Spur Gears, Steel - Module 5 - Teeth 50mm

Roue cylindrique droite en acier Module 5,0 - Largeur denture 50mm - modèle A1-369

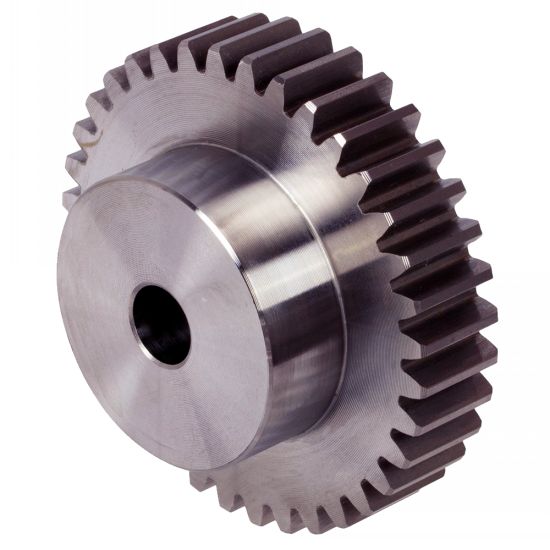

Cette roue dentée cylindrique droite en acier, de module 5 avec une largeur de denture de 50 mm, est conçue pour les applications de transmission mécanique nécessitant une capacité de charge élevée et une grande stabilité d'engrènement. Elle s'adresse aux ensembles mécaniques travaillant sur arbres parallèles , où la transmission du couple doit rester fiable dans le temps.

Matière
- Acier C45.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 50 mm.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Une roue dentée pensée pour les charges élevées
Le module 5 permet d'absorber des couples importants tout en conservant un engrenage régulier. Associée à une largeur de denture de 50 mm, cette roue dentée offre une surface de contact accrue entre les dents, ce qui contribue à limiter les contraintes mécaniques et à réduire l'usure en fonctionnement continu. Ce dimensionnement est particulièrement adapté aux transmissions industrielles sollicitées de manière répétée.

Intégration dans une transmission mécanique
Cette roue dentée s'intègre facilement dans des systèmes d'engrenage existants ou en conception neuve. Elle est couramment associée à un pignon de même module afin de garantir un engrènement correct et une transmission du couple sans à-coups. Son profil de denture droite favorise une conception simple et robuste, appréciée dans de nombreuses machines industrielles.

Recommandations d'utilisation
Pour garantir la longévité de l'engrenage, il est recommandé de veiller à l'alignement des arbres parallèles, au choix d'une lubrification adaptée et à la compatibilité des composants associés. Ces paramètres contribuent directement à la performance globale de la transmission mécanique.
