Round Gear Racks, Steel, Module 1 to 6 mm

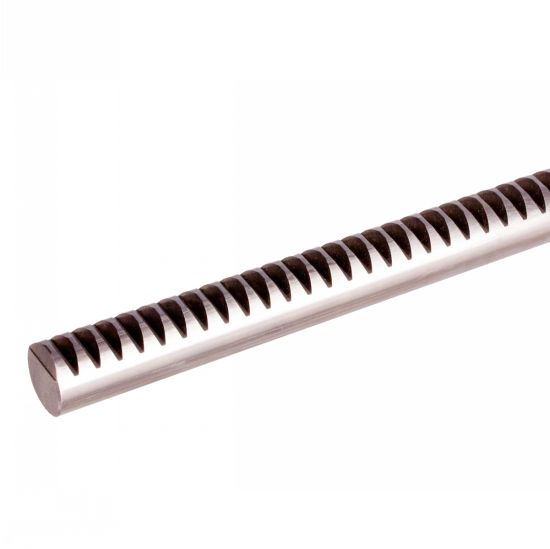

Crémaillère ronde en acier Module 1,0 à 6,0 - modèle A1-58

Matières
- Acier St50k.
- Acier C45 pour les longueurs 2000mm.

Caractéristiques
- Denture droite fraisée.
- Qualité denture 8d25 DIN 3967
- Angle de pression : 20°.
- Alignement corrigé.
- Tolérance de diamètre h6 rectifié.
- Flancs de dents non rectifiés.
- Les crémaillères sont dentées à l'aide d'une fraiseuse verticale, cela engendre des tolérances négatives sur les cotes h1 et h2.

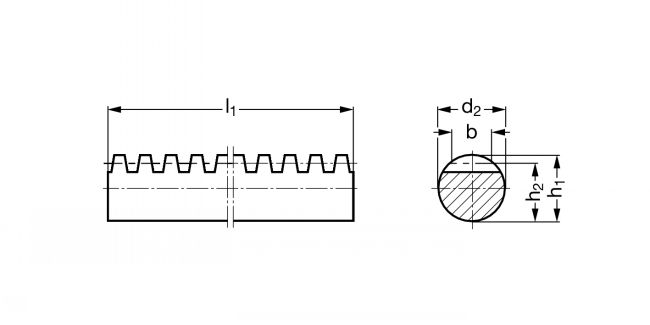

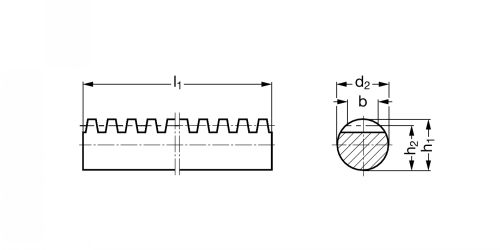

- Tolérances h1 et h2 :
. module 1 à 2 : -0,2mm.
. module 2.5 à 4 : -0,3mm.
. module 5 à 6 : -0,4mm.
