V-rings - E6-165

E6-165 V-RINGS VS - FPM

Photos

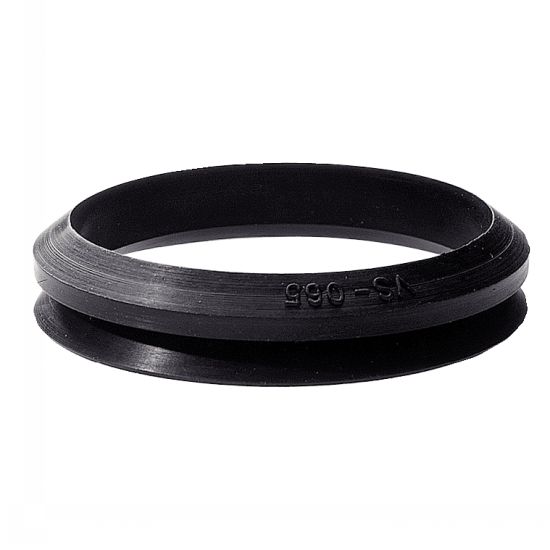

Joint V-ring profil VS pour arbre tournant FPM (FKM)
Joint V-ring profil VS pour arbre tournant

Dessins techniques

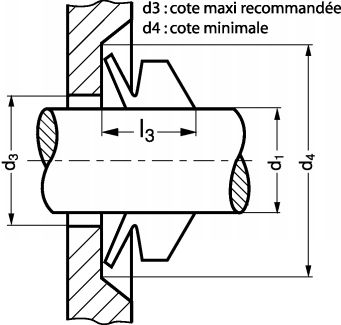

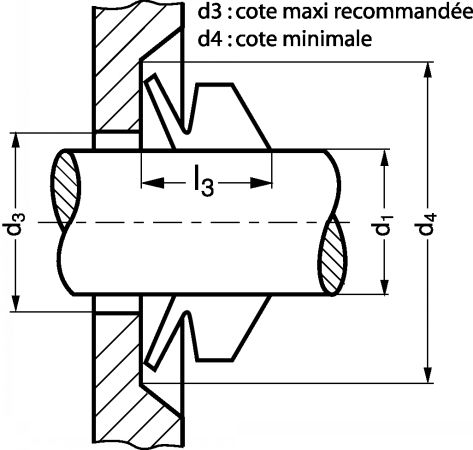

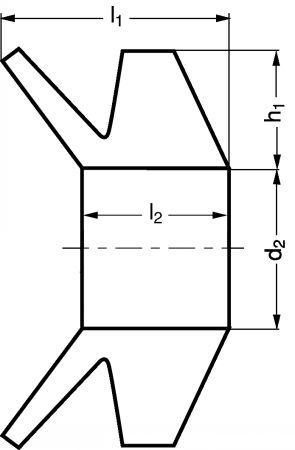

Joint V-ring profil S pour arbre tournant - Plan
DICHTOMATIK
EXAMPLE OF ORDER : Référence
E6-165-12

Information

Joint V-ring profil VS pour arbre tournant à effet axial Elastomère fluore FPM (FKM) - modèle E6-165

Utilisation
- Comporte une lèvre d'étanchéité flexible frottant sur une piste perpendiculaire à l'axe de l'arbre.
- Ne supporte pas la pression.
- Plage de températures : de -40°C à +100°C.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
E6-165-12
11,5 / 13,5
10,5
d1+2
d1+9
7,7
5,6
6,7
3 ±0,6
CAD
NC
NC
E6-165-14
13,5 / 15,5
12,5
d1+2
d1+9
7,7
5,6
6,7
3 ±0,6
CAD
NC
NC
E6-165-16
15,5 / 17,5
14
d1+2
d1+9
7,7
5,6
6,7
3 ±0,6
CAD
NC
NC
E6-165-18
17,5 / 19
16
d1+2
d1+9
7,7
5,6
6,7
3 ±0,6
CAD
D
NC
E6-165-20
19 / 21
18
d1+2
d1+12
10,5
7,9
9
4 ±0,8
CAD
NC
NC
E6-165-28
24 / 27
25
d1+3
d1+12
10,5
7,9
9
4 ±0,8
CAD
NC
NC
E6-165-30
27 / 29
27
d1+3
d1+12
10,5
7,9
9
4 ±0,8
CAD
NC
NC
E6-165-32
29 / 31
29
d1+3
d1+12
10,5
7,9
9
4 ±0,8
CAD
NC
NC
E6-165-35
31 / 33
31
d1+3
d1+12
10,5
7,9
9
4 ±0,8
CAD
NC
NC
E6-165-38
33 / 36
34
d1+3
d1+12
10,5
7,9
9
4 ±0,8
CAD
D
NC
E6-165-40
36 / 38
36
d1+3
d1+15
13
9,5
11
5 ±0,1
CAD
D
NC
E6-165-45
38 / 43
40
d1+3
d1+15
13
9,5
11
5 ±0,1
CAD
NC
NC
E6-165-50
43 / 48
45
d1+3
d1+15
13
9,5
11
5 ±0,1
CAD
D
NC
E6-165-55
53 / 58
49
d1+3
d1+15
13
9,5
11
5 ±0,1
CAD
D
NC
E6-165-60
58 / 63
54
d1+3
d1+15
13
9,5
11
5 ±0,1
CAD
NC
NC
E6-165-65
63 / 68
58
d1+3
d1+15
13
9,5
11
5 ±0,1
CAD
NC
NC
E6-165-70
68 / 73
63
d1+4
d1+18
15,5
11,3
13,5
6 ±1,2
CAD
D
NC
E6-165-80
78 / 83
72
d1+4
d1+18
15,5
11,3
13,5
6 ±1,2
CAD
NC
NC
E6-165-90
88 / 98
85
d1+4
d1+18
15,5
11,3
13,5
6 ±1,2
CAD
NC
NC
E6-165-95
93 / 98
85
d1+4
d1+18
15,5
11,3
13,5
6 ±1,2
CAD
D
NC
E6-165-100
98 / 105
90
d1+4
d1+18
15,5
11,3
13,5
6 ±1,2
CAD
D
NC
E6-165-110
105 / 115
99
d1+4
d1+21
18
13,1
15,5
7 ±1,5
CAD
NC
NC
E6-165-130
125 / 135
117
d1+4
d1+21
18
13,1
15,5
7 ±1,5
CAD
NC
NC
E6-165-140
135 / 145
126
d1+4
d1+21
18
13,1
15,5
7 ±1,5
CAD
NC
NC
E6-165-150
145 / 155
135
d1+4
d1+21
18
13,1
15,5
7 ±1,5
CAD
D
NC
E6-165-170
165 / 175
153
d1+5
d1+24
20,5
15
18
8 ±1,8
CAD
NC
NC
E6-165-180
175 / 185
162
d1+5
d1+24
20,5
15
18
8 ±1,8
