Joint V-ring profil S pour arbre tournant à effet axial - E6-165

E6-165 JOINT V-RING PROFIL S POUR ARBRE TOURNANT À EFFET AXIAL ELASTOMÈRE FLUORE FPM

Photos

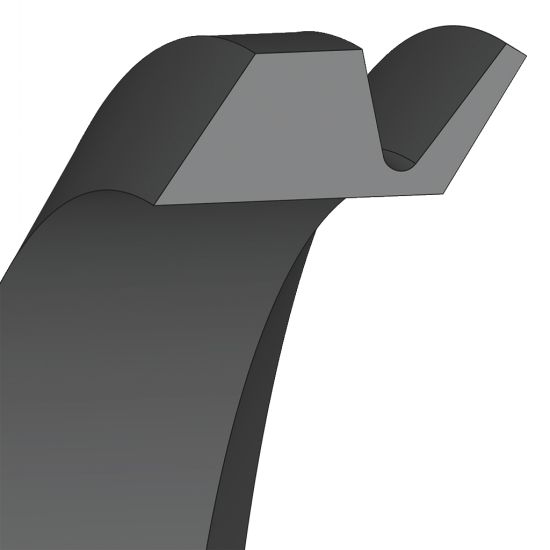

Joint V-ring profil S pour arbre tournant

Dessins techniques

Joint V-ring profil S pour arbre tournant - Plan
Plan de montage
DICHTOMATIK
EXEMPLE DE COMMANDE : Référence
E6-165-12

Informations

Joint V-ring profil S pour arbre tournant à effet axial Elastomère fluore FPM - modèle E6-165

UTILISATION
- Comporte une lèvre d'étanchéité flexible frottant sur une piste perpendiculaire à l'axe de l'arbre.
- Ne supporte pas la pression.
- Plage de température : de - 20°C à + 200°C.

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
E6-165-12
11,5:13,5
10,5
d1+2
d1+9
7,7
5,6
6,7
3 ±0.6
CAD
NC
NC
E6-165-14
13,5:15,5
12,5
d1+2
d1+9
7,7
5,6
6,7
3 ±0.6
CAD
NC
NC
E6-165-16
15,5:17,5
14
d1+2
d1+9
7,7
5,6
6,7
3 ±0.6
CAD
NC
NC
E6-165-18
17,5:19
16
d1+2
d1+9
7,7
5,6
6,7
3 ±0.6
CAD
NC
NC
E6-165-20
19:21
18
d1+2
d1+12
10,5
7,9
9
4 ±0.8
CAD
NC
NC
E6-165-28
24:27
25
d1+3
d1+12
10,5
7,9
9
4 ±0.8
CAD
D
NC
E6-165-30
27:29
27
d1+3
d1+12
10,5
7,9
9
4 ±0.8
CAD
NC
NC
E6-165-32
29:31
29
d1+3
d1+12
10,5
7,9
9
4 ±0.8
CAD
NC
NC
E6-165-35
31:33
31
d1+3
d1+12
10,5
7,9
9
4 ±0.8
CAD
NC
NC
E6-165-38
33:36
34
d1+3
d1+12
10,5
7,9
9
4 ±0.8
CAD
NC
NC
E6-165-40
36:38
36
d1+3
d1+15
13
9,5
11
5 ±0.1
CAD
NC
NC
E6-165-45
38:43
40
d1+3
d1+15
13
9,5
11
5 ±0.1
CAD
NC
NC
E6-165-50
43:48
45
d1+3
d1+15
13
9,5
11
5 ±0.1
CAD
NC
NC
E6-165-55
53:58
49
d1+3
d1+15
13
9,5
11
5 ±0.1
CAD
NC
NC
E6-165-60
58:63
54
d1+3
d1+15
13
9,5
11
5 ±0.1
CAD
NC
NC
E6-165-65
63:68
58
d1+3
d1+15
13
9,5
11
5 ±0.1
CAD
NC
NC
E6-165-70
68:73
63
d1+4
d1+18
15,5
11,3
13,5
6 ±1.2
CAD
NC
NC
E6-165-80
78:83
72
d1+4
d1+18
15,5
11,3
13,5
6 ±1.2
CAD
NC
NC
E6-165-90
88:98
85
d1+4
d1+18
15,5
11,3
13,5
6 ±1.2
CAD
NC
NC
E6-165-95
93:98
85
d1+4
d1+18
15,5
11,3
13,5
6 ±1.2
CAD
NC
NC
E6-165-100
98:105
90
d1+4
d1+18
15,5
11,3
13,5
6 ±1.2
CAD
NC
NC
E6-165-110
105:115
99
d1+4
d1+21
18
13,1
15,5
7 ±1.5
CAD
NC
NC
E6-165-130
125:135
117
d1+4
d1+21
18
13,1
15,5
7 ±1.5
CAD
NC
NC
E6-165-140
135:145
126
d1+4
d1+21
18
13,1
15,5
7 ±1.5
CAD
NC
NC
E6-165-150
145:155
135
d1+4
d1+21
18
13,1
15,5
7 ±1.5
CAD
NC
NC
E6-165-170
165:175
153
d1+5
d1+24
20,5
15
18
8 ±1.8
CAD
NC
NC
E6-165-180
175:185
162
d1+5
d1+24
20,5
15
18
8 ±1.8
