STANDARD FLANGED BALL BUSHINGS (ROUND) (Model : B81-DBCR)

B81-DBCR STANDARD FLANGED BALL BUSHINGS (ROUND)

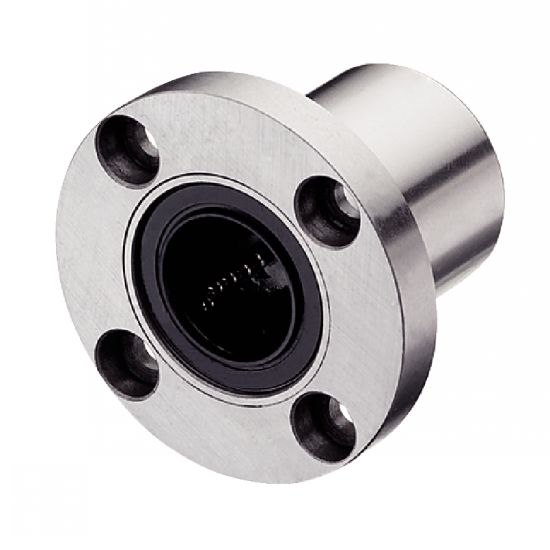

Photos

Dessins techniques

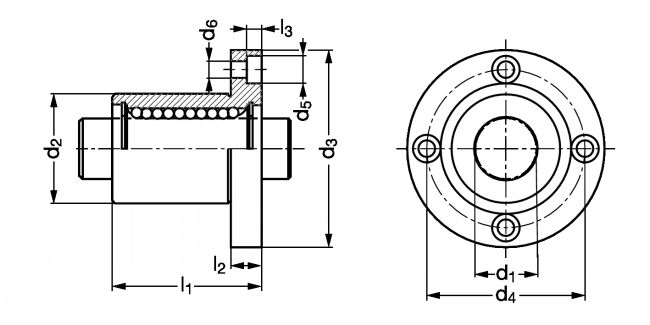

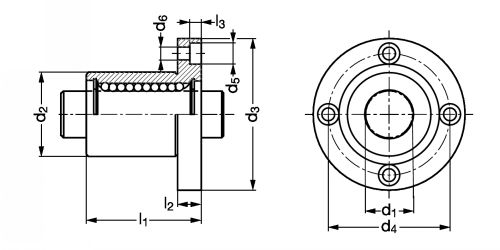

Douille à billes massive à collerette ronde - Plan

See related products

EXAMPLE OF ORDER :

Référence
B81-DBCR-12-PP

Information

Douille à billes massive à colerette ronde - modèle B81-DBCR

Matières
- Bague extérieure en acier trempé rectifié.
- Cage en matière plastique.
- Billes en acier à roulement.

Exécutions
- Douille à collerette ronde équipée de 2 joints.
- Plage de température : -20°C à +80°C.

Caractéristiques
- Douilles juste huilées pour conservation. Graissage au montage indispensable.

Sur demande
- Douille résistant à la corrosion.
- Douille toute métallique (applications environ 110°C).

Files

Douille à billes massive à collerette ronde (PDF)

Schéma 0

Quantity

CAD

B81-DBCR-8-PP

+8/0

0/-13

3,5

3,1

195

402

B81-DBCR-12-PP

+8/0

1/-16

7,5

4,5

4,1

416

784

B81-DBCR-16-PP

+9/-1

1/-16

7,5

4,5

4,1

432

892

103

B81-DBCR-20-PP

+9/-1

0/-19

5,5

5,1

877

1370

182

B81-DBCR-25-PP

+11/-1

0/-19

5,5

5,1

908

1570

335

B81-DBCR-30-PP

+11/-1

0/-19

6,6

6,1

1584

2740

560

B81-DBCR-40-PP

+13/-1

0/-22

8,1

2357

4020

1175

B81-DBCR-50-PP

+13/-1

0/-22

112

100

8,1

4702

7940

1745

B81-DBCR-60-PP

+13/-1

0/-25

134

112

125

11,1

6085

9800

3220

1. Douilles juste huilées pour conservation. Graissage au montage indispensable.
2. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés, et à une application de charge sur une seule rangée de billes. Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 (voir usinage standard pour arbre).
