Elastic Couplings NE-A

Accouplement à tampons élastiques NE-A - modèle A5-182

L' accouplement à tampons élastiques NE-A est un accouplement mécanique élastique conçu pour transmettre le couple tout en absorbant les vibrations et les chocs .
Il assure également la compensation des désalignements légers entre deux arbres, protégeant ainsi les organes mécaniques et les motorisations dans les applications industrielles exigeantes.

Grâce à ses tampons élastiques interchangeables , cet accouplement combine souplesse, robustesse et fiabilité , offrant une solution adaptée à de nombreuses installations de production et machines-outils.

Principe de fonctionnement

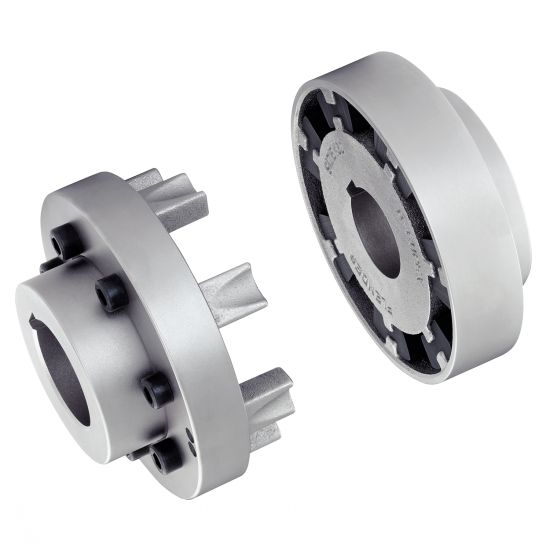

L'accouplement à tampons élastiques NE-A se compose de deux moyeux métalliques entre lesquels sont insérés des éléments élastiques en caoutchouc ou polyuréthane.
Le couple est transmis à travers ces tampons qui jouent un rôle d'amortisseur.

Cette conception permet de :
- réduire les vibrations et les chocs torsionnels ,
- absorber les pics de charge ,
- compenser les désalignements angulaires, radiaux et axiaux légers,
- protéger les arbres, roulements et engrenages,
- prolonger la durée de vie des composants.

Matières
- Fonte grise EN-GJL-250.

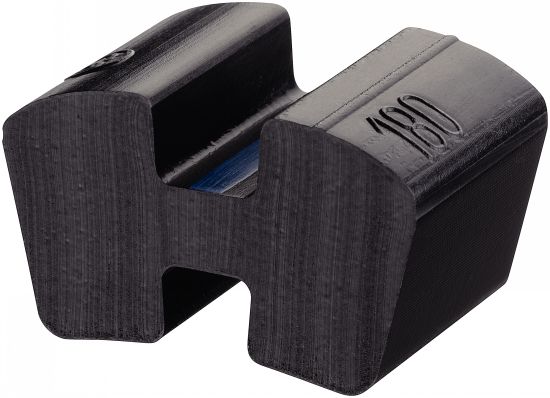

- Tampon : caoutchouc synthétique dureté 80 shores.

Caractéristiques

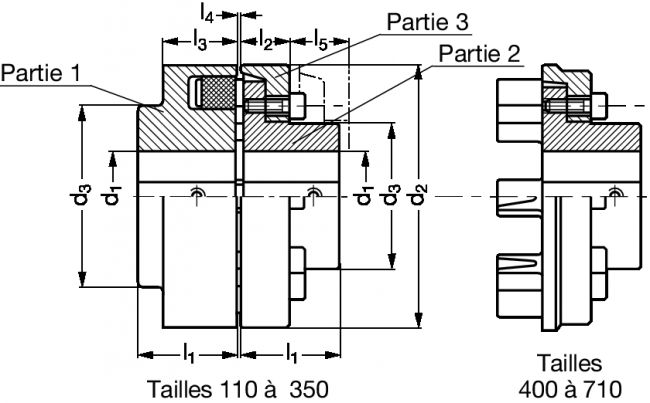

- L'exécution de base en trois parties permet en dévissant et déboîtant la partie 3 de désaccoupler les arbres et les machines sans être obligé de les reculer.
- Compense les désalignements axiaux, radiaux et angulaires.
- Absorbe les vibrations torsionnelles.
- Les tampons de l'accouplement sont soumis à une sollicitation de pression. En cas de destruction des tampons, les doigts métalliques rentrent en contact. Cette propriété de fonctionnement provisoire permet de maintenir la liaison entre l'arbre menant et l'arbre mené.

Utilisation
- Température : -30°C à +80°C.

Sur demande
- Alésage + clavetage selon norme DIN6885/1 + taraudage pour vis de pression.

Avantages de l'accouplement à tampons élastiques NE-A
- Transmission souple et progressive du couple
- Absorption efficace des vibrations et des chocs
- Compensation des désalignements légers
- Protection des organes mécaniques et des motorisations
- Maintenance facilitée grâce aux tampons remplaçables
- Fonctionnement silencieux
- Adapté aux environnements industriels exigeants

Ces caractéristiques font de l'accouplement NE-A un choix privilégié pour les systèmes nécessitant fiabilité et sécurité mécanique, tout en conservant une capacité d'amortissement élevée.

Applications industrielles
L'accouplement à tampons élastiques NE-A est idéal pour :
- les moteurs électriques et réducteurs,
- les pompes et ventilateurs industriels,
- les convoyeurs et lignes de manutention,
- les presses et machines-outils,
- tout équipement soumis à des variations de charge ou des démarrages fréquents.
Il est particulièrement recommandé lorsque la souplesse de transmission et la protection des composants sensibles sont essentielles.
