TRAPEZOIDAL SPINDLES, RIGHT HAND, STAINLESS STEEL EN ACIER INOXYDABLE (Model : B4-03)

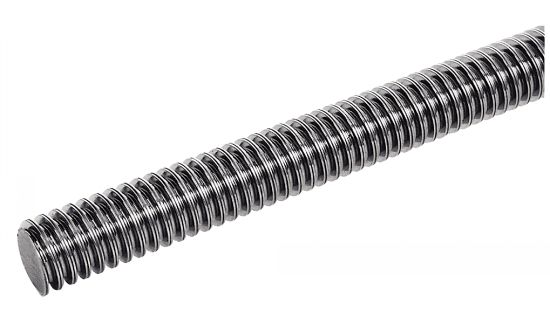

Vis trapézoïdale roulée en acier inoxydable - modèle B4-03

La vis trapézoïdale roulée en acier inoxydable est conçue pour les applications industrielles nécessitant à la fois une transmission de mouvement fiable et une excellente résistance à la corrosion. Fabriquée en acier inoxydable AISI 303 (DIN X10CrNiS18-9) , elle convient parfaitement aux environnements humides, aux industries agroalimentaires, pharmaceutiques, chimiques ou aux installations exposées aux agents corrosifs.

Matière
- Acier inoxydable .
- DIN X10CrNi S1 89 AISI 303.
- AFNOR Z8CNF 18-09.

Caractéristiques
- 1 filet .
- Filetage à droite, filetage à gauche .
- Tolérance des flancs ISO DIN 103 - qualité 7e.
- Norme ISO selon DIN 103,1 à 2 filets à droite et à gauche, pas de 3 à 10 mm.
- Rectitude :
. filetage trapézoïdal 10-24 max. 0,8 mm/m
. filetage trapézoïdal 28-70 max. 1,2 mm/m

Sur demande
- Longueurs intermédiaires.
- Usinages d' extrémités.
- Rectitude de 0,10 mm/m avec filetage maximum 18x4 ou de 0,05 mm/m avec filetage à partir de 20x4 est possible.

Réalisée selon la norme DIN 103 , cette vis trapézoïdale possède un filetage roulé garantissant une bonne qualité de surface, une usure limitée et un fonctionnement fluide. Disponible avec un filetage à droite ou à gauche , elle est proposée dans de nombreuses dimensions afin de répondre aux besoins des constructeurs de machines et des intégrateurs industriels. Sa tolérance ISO DIN 103 de qualité assure une excellente régularité de fonctionnement et une précision adaptée aux systèmes de transmission linéaire.

Cette vis trapézoïdale inox est utilisée dans de nombreuses applications telles que les vérins mécaniques, les tables de réglage, les systèmes de levage, les équipements de manutention, les machines spéciales ou encore les dispositifs d'automatisation. Associée à un écrou trapézoïdal en inox, en acier, en laiton ou en Nylatron®, elle constitue une solution robuste et durable pour convertir un mouvement rotatif en déplacement linéaire.

Choisir une vis trapézoidale en acier inoxydable Michaud Chailly, c'est bénéficier d'un composant de qualité industrielle, d'une large disponibilité de références et d'un accompagnement technique pour sélectionner la solution la mieux adaptée à votre application.
