H24-VGL GUIDED DRIVES

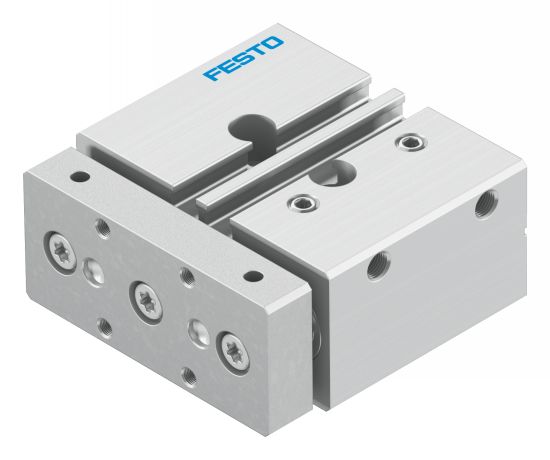

Photos

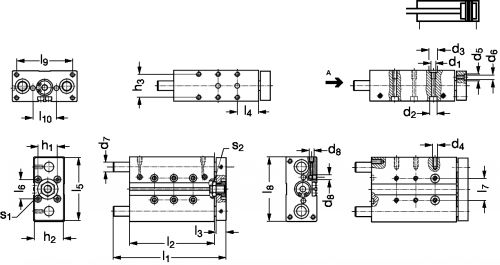

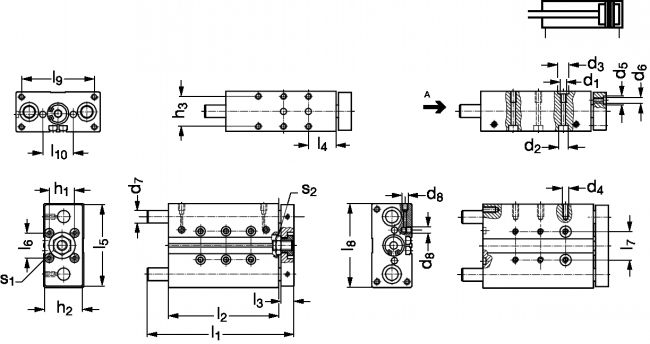

Dessins techniques
| EXAMPLE OF ORDER : | Réf-Diam.piston-Course H24-12-10-VGL |
Information
Vérin unité de guidage - modèle H24-VGL
Utilisation
- Exécute un mouvement linéaire en transformant l'énergie pneumatique en énergie mécanique.
- Avec amortissement de fin de course élastique.
- Diamètre et course standard (voir tableau).

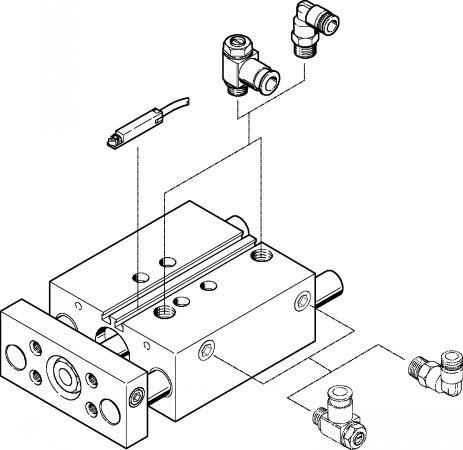

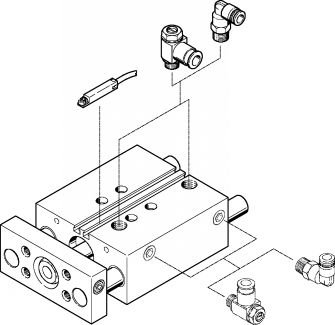

- Prévu pour détection par capteur de proximité type H28-E, H28-R (rainure non normalisé).
- Vérin avec guidage sur paliers lisses.
Caractéristique
- Pression de service mini : 2 bars.
- Pression de service maxi : 10 bars.
- Plage de température : de -20°C à +80°C.
- Fluide de service : air comprimé filtré, lubrifié ou non.
Matière
- Corps vérin : Alliage d'aluminium corroyé, anodisé.
- Plaque étrier : Acier traité.
- Tige piston : Acier inoxydable fortemnt allié.
- Tiges de guidage : Acier fortment allié.
- Joints statiques : caoutchouc nitrile.
- Joints dynamiques : Polyuréthane.
- Conforme RoHS.
Sur demande
- Existe dans d'autres versions.
