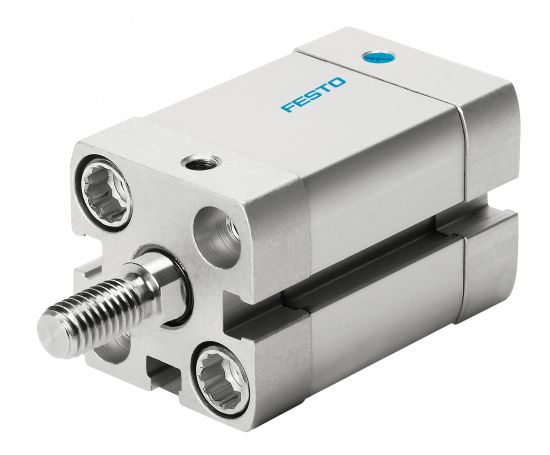

COMPACT CYLINDERS - SINGLE-ACTING - PISTON ROD WITH MALE THREAD COMPACT MÂLE ISO 21287 (Model : H21-CPMA)

Vérin simple effet compact mâle ISO 21287 - modèle H21-CPMA

Utilisation
- Exécute un mouvement linéaire en transformant l'énergie pneumatique en énergie mécanique.
- Conforme à la norme ISO 21287 (à partir du Ø32).
- Avec amortissement de fin de course élastique.
- Prévu pour détection par capteur de proximité type H28-E, H28-R (rainure non normalisé).
- Existe du diamètre 12 à 100 et course de 1 à 25 mm.
- Tige rentrée au repos.

Caractéristiques
- Pression de service mini : 1,5 bars.
- Pression de service maxi : 10 bars.
- Plage de température : -20°C à +80°C.
- Fluide de service : air comprimé filtré, lubrifié ou non lubrifié.

Matière
- Culasse : Polyarylamide.
- Corps du vérin : Aluminium.
- Tige de piston : Aluminium anodisé , acier dans le cas d'un filetage.
- Vis à Embase : Acier zingué.
- Joints : Polyuréthane, caoutchouc nitrile.
- Conforme RoHS.

Fourniture
- 1 écrou de nez avec le vérin.

Montage
- Jusqu'à 50% de gain de place par rapport à la norme ISO15552 (ISO VDMA).

Sur demande
- Existe dans d'autres versions.
