LEGRIS (Model : LEGRIS 3193)

LEGRIS 3193 LEGRIS

Photos

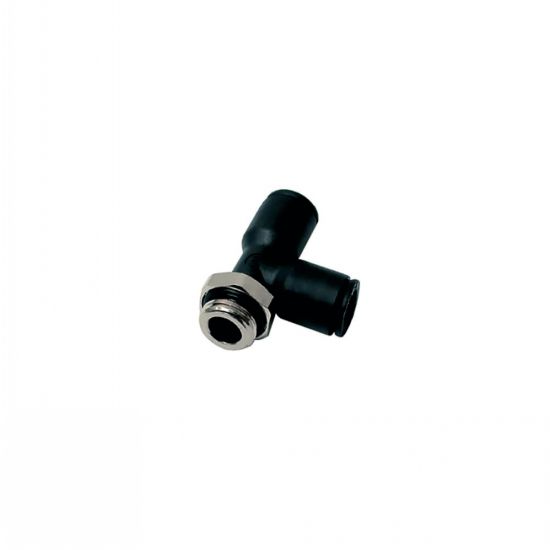

Té à piquage mâle en bout BSP cylindrique métrique - LEGRIS 3193

Dessins techniques

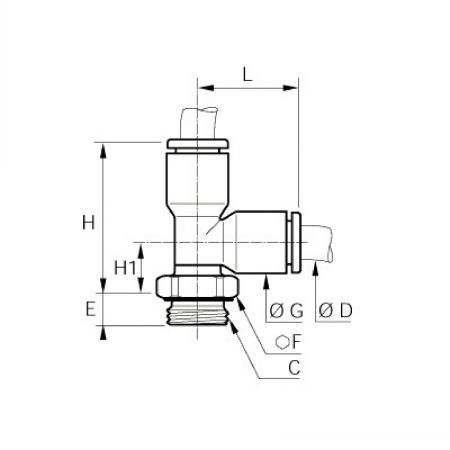

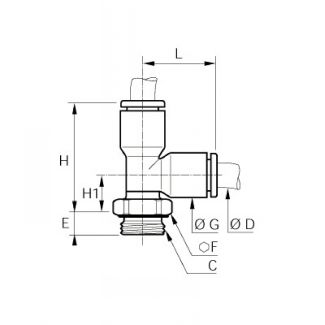

Té à piquage mâle en bout BSP cylindrique métrique - LEGRIS 3193 - Plan
LEGRIS
EXAMPLE OF ORDER : Référence
3193 04 10

Information

Té à piquage mâle en bout BSP cylindrique métrique - modèle PARKER LEGRIS 3193

MATIERE
- Corps : Polymère technique.
- Embase : Laiton nickelé.
- Joint : NBR.
- Rondelle : acier inox .
UTILISATION
- Pression maxi : 20 bars.
- Température d'utilisation : - 20°C à +80°C

Files

Schéma 0

Quantity

CAD
+

NC
NC
3193 04 10
4
G1/8"
5
13
8,5
23
8,5
14,5

NC
NC
3193 04 13
4
G1/4"
5,5
16
8,5
23
8,5
14,5

D
NC
3193 04 19
4
M5x0,8
3,5
8
8,5
26
11,5
14,5

NC
NC
3193 06 10
6
G1/8"
5
13
10,5
27
10
17,5

D
NC
3193 06 13
6
G1/4"
5,5
16
10,5
27
10
17,5

NC
NC
3193 06 19
6
M5x0,8
3,5
8
10,5
29,5
12,5
17,5

D
NC
3193 08 10
8
G1/8"
4,5
13
13,5
36,5
14
23

NC
NC
3193 08 13
8
G1/4"
5,5
16
13,5
34,5
12
23

NC
NC
3193 08 17
8
G3/8"
5,5
20
13,5
34,5
12
23

NC
NC
3193 10 13
10
G1/4"
5,5
16
16
42
15,5
26,5

NC
NC
3193 10 17
10
G3/8"
5,5
20
16
40,5
14
26,5

NC
NC
3193 10 21
10
G1/2"
7,5
24
16
40,5
14
26,5

NC
NC
3193 12 13
12
G1/4"
5,5
16
19
48
17
31

NC
NC
3193 12 17
12
G3/8"
5,5
20
19
46,5
15,5
31

NC
NC
3193 12 21
12
G1/2"
7
24
19
46,5
15,5
31

NC
NC
3193 14 17
14
G3/8"
5,5
20
22
56,5
21,5
35,5

NC
NC
3193 14 21
14
G1/2"
7
24
22
51
16
35,5
