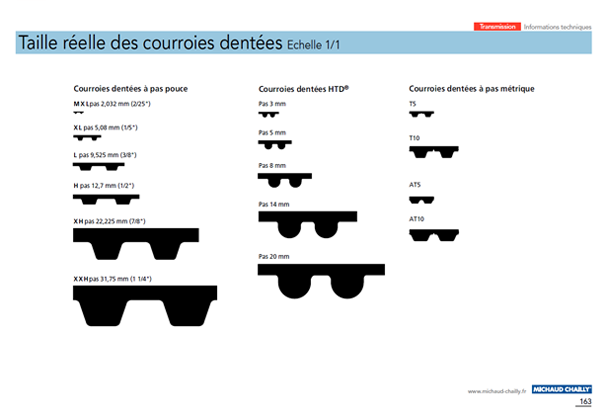

TAILLE RÉELLE DES COURROIES DENTÉES
Taille réelle des courroies dentées
Ce document présente les profils de courroies dentées à taille réelle (échelle 1:1) afin de faciliter l'identification du pas et du type de courroie lors d'un remplacement ou d'une maintenance.
Il permet de comparer directement la denture d'une courroie existante avec les profils standards.
Types de courroies dentées présentées
- MXL - pas 2,032 mm (2/25")
- XL - pas 5,08 mm (1/5")
- L - pas 9,525 mm (3/8")
- H - pas 12,7 mm (1/2")
- XH - pas 22,225 mm (7/8")
- XXH - pas 31,75 mm (1 1/4")
Courroies dentées HTD®
- Pas 3 mm
- Pas 5 mm
- Pas 8 mm
- Pas 14 mm
- Pas 20 mm
Courroies dentées à pas métrique (profil T & AT)
- T5
- T10
- AT5
- AT10
Utilité
- Identification rapide du profil
- Vérification du pas exact
- Réduction des erreurs de commande
- Aide au remplacement sans référence fabricant
Documentation PDF
Taille réelle des courroies dentées - PDF
Ce document présente les profils de courroies dentées à taille réelle (échelle 1:1) afin de faciliter l'identification du pas et du type de courroie lors d'un remplacement ou d'une maintenance.
Il permet de comparer directement la denture d'une courroie existante avec les profils standards.
Types de courroies dentées présentées
- MXL - pas 2,032 mm (2/25")
- XL - pas 5,08 mm (1/5")
- L - pas 9,525 mm (3/8")
- H - pas 12,7 mm (1/2")
- XH - pas 22,225 mm (7/8")
- XXH - pas 31,75 mm (1 1/4")
Courroies dentées HTD®
- Pas 3 mm
- Pas 5 mm
- Pas 8 mm
- Pas 14 mm
- Pas 20 mm
Courroies dentées à pas métrique (profil T & AT)
- T5
- T10
- AT5
- AT10
Utilité
- Identification rapide du profil
- Vérification du pas exact
- Réduction des erreurs de commande
- Aide au remplacement sans référence fabricant
Documentation PDF Taille réelle des courroies dentées - PDF
