PLAIN WASHER NORMAL TYPE NFE 25514 - STAINLESS STEEL A2 - T55-62501B NFE 25514 - INOX A2 NFE 25514 (Model : T55-62501B)

Home » Tools » Maintenance, fixing and gluing » Fasteners and fixing systems » PLAIN WASHER NORMAL TYPE NFE 25514 - STAINLESS STEEL A2 - T55-62501B NFE 25514 - INOX A2 NFE 25514 (Model : T55-62501B)

Photos

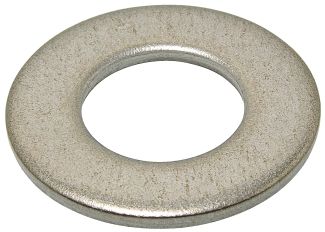

Rondelle plate moyenne type "M"

PrevNext

Dessins techniques

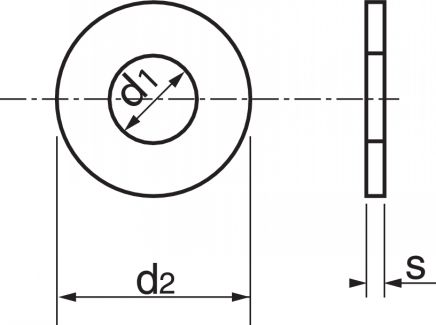

Rondelle plate moyenne type "M" - Plan

PrevNext

EXAMPLE OF ORDER :

Référence FI T55-62501B4

Information

Rondelle plate moyenne type "M" NFE 25514 - Inox A2 - modèle - T55-62501B

Files

• Maintenance, fixation et collage

Schéma 0

Quantity



CAD

Avail. --------- All D

Price * ----------- All NC

Ref ---- All T55-62501B-4 T55-62501B-5 T55-62501B-6 T55-62501B-8 T55-62501B-10 T55-62501B-12 T55-62501B-14 T55-62501B-16 T55-62501B-18 T55-62501B-20

+

d1 (mm) ----------- All 4,3 5,3 6,4 8,4 10,5 13 18 17 19 21

d2 (mm) ----------- All 10 12 14 18 22 27 30 32 36 40

s (mm) --------- All 0,8 1 1,2 1,5 2 2,5 3

d nominal -------------- All M4 M5 M6 M8 M10 M12 M14 M16 M18 M20



D

NC

T55-62501B-4

4,3

10

0,8

M4



D

NC

T55-62501B-5

5,3

12

1

M5



D

NC

T55-62501B-6

6,4

14

1,2

M6



D

NC

T55-62501B-8

8,4

18

1,5

M8



D

NC

T55-62501B-10

10,5

22

2

M10



D

NC

T55-62501B-12

13

27

2,5

M12



D

NC

T55-62501B-14

18

30

2,5

M14



D

NC

T55-62501B-16

17

32

3

M16



D

NC

T55-62501B-18

19

36

3

M18



D

NC

T55-62501B-20

21

40

3

M20
