SERRATED CONICAL SPRING WASHER CS MEDIUM TYPE NFE 25511 - STAINLESS STEEL A2 - T55-62515B NFE 25511 - INOX A2 NFE 25511 (Model : T55-62515B)

Home » Tools » Maintenance, fixing and gluing » Fasteners and fixing systems » SERRATED CONICAL SPRING WASHER CS MEDIUM TYPE NFE 25511 - STAINLESS STEEL A2 - T55-62515B NFE 25511 - INOX A2 NFE 25511 (Model : T55-62515B)

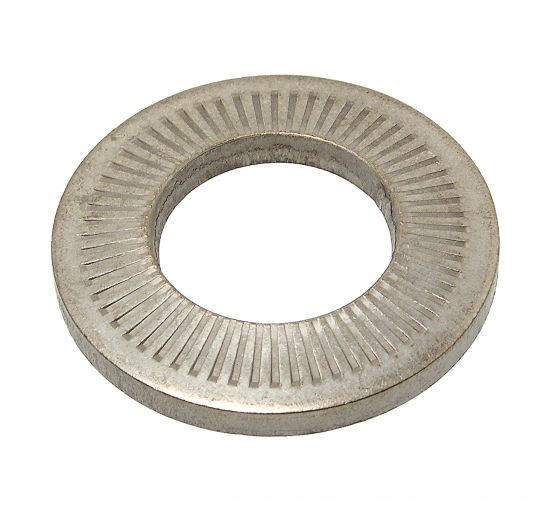

Photos

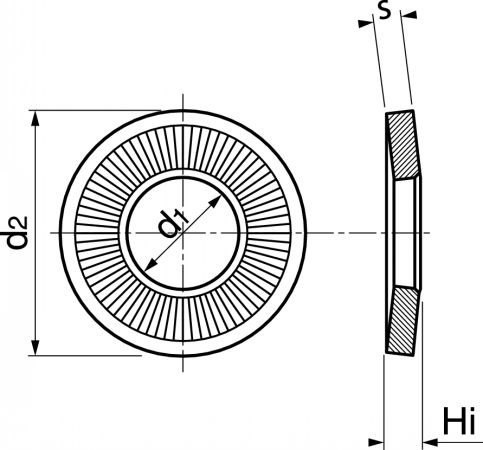

Dessins techniques

EXAMPLE OF ORDER :

Référence FI T55-62515B4

Information

Rondelle conique striée de serrage série moyenne NFE 25511 - Inox A2 - modèle - T55-62515B

Files

• Maintenance, fixation et collage

Schéma 0

Quantity



CAD

Avail. --------- All D

Price * ----------- All NC

Ref ---- All T55-62515B-4 T55-62515B-5 T55-62515B-6 T55-62515B-8 T55-62515B-10 T55-62515B-12 T55-62515B-14 T55-62515B-16

+

d1 (mm) ----------- All 4,1 5,1 6,1 8,2 10,2 12,4 14,4 16,4

d2 (mm) ----------- All 10 12 14 18 22 27 30 32

s (mm) --------- All 0,9 1,1 1,3 1,4 1,6 1,8 2,4 2,8

Hi (max) (mm) -------------------- All 1,4 1,8 2,1 2,35 2,75 3,1 3,7 4,1

d nominal -------------- All M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16



D

NC

T55-62515B-4

4,1

10

0,9

1,4

M 4



D

NC

T55-62515B-5

5,1

12

1,1

1,8

M 5



D

NC

T55-62515B-6

6,1

14

1,3

2,1

M 6



D

NC

T55-62515B-8

8,2

18

1,4

2,35

M 8



D

NC

T55-62515B-10

10,2

22

1,6

2,75

M 10



D

NC

T55-62515B-12

12,4

27

1,8

3,1

M 12



D

NC

T55-62515B-14

14,4

30

2,4

3,7

M 14



D

NC

T55-62515B-16

16,4

32

2,8

4,1

M 16
