Bevel Gearboxes

A3-10 BEVEL GEARBOXES À ENGRENAGE CONIQUE

Photos

Renvoi d'angle

Dessins techniques

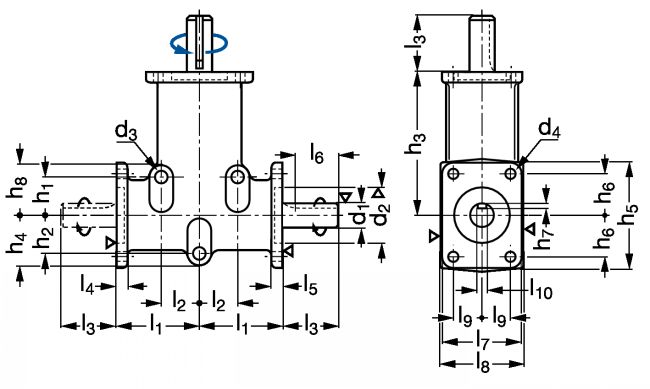

Renvoi d'angle - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A3-101-111

Information

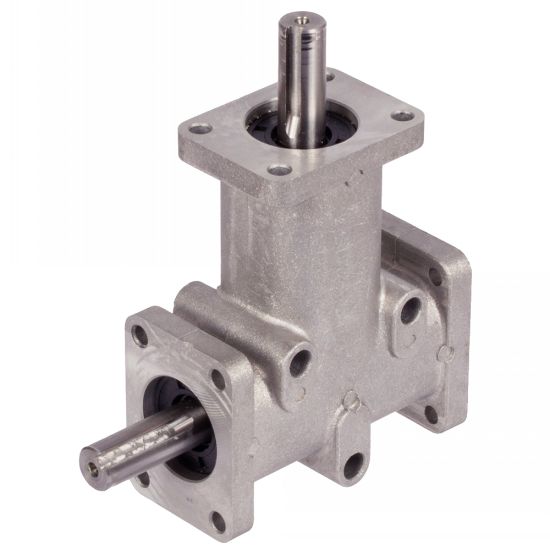

Renvoi d'angle à engrenage conique - modèle A3-10

Le renvoi d'angle à engrenage conique A3-10 est conçu pour assurer une transmission mécanique précise et durable, même dans les environnements industriels exigeants. Ce renvoi d'angle permet de transmettre un mouvement rotatif à 90° entre deux arbres, garantissant une excellente efficacité mécanique et une réduction des contraintes d'encombrement dans vos installations.

Matière
- Carter monobloc en fonte d' aluminium protégé par un revêtement résistant aux fuites d'huile et aux infiltrations de poussières.
Caractéristiques
- Denture : roues coniques, trempées superficiellement.
- Arbres d'entrée et de sorties rectifiés montés sur roulements à billes.
- Bagues à lèvres en Fpm.
- Jeu angulaire : 15 à 30 minutes d'angle.
Utilisation
- En utilisation de multiplicateur, la vitesse d'entrée est limitée à 500 tr/min pour le rapport 1:3 et 750 tr/min pour les rapport 1:2.
- Température : -18°C à +80°C.
- d2 : le centrage est utilisable seulement si un arbre de sortie est prévu.
Sur demande
- Acier inoxydable .

Besoin d'un conseil ou d'une solution sur mesure ?
Nos conseillers techniques sont à votre disposition pour vous aider à sélectionner le renvoi d angle A3-10 le plus adapté à votre projet.
