FLOW REGULATORS, EXHAUST H38-RD-CY-E-CR À L'ÉCHAPPEMENT COMPACT VERROUILLABLE (Model : H38-RD-CY-E-CR)

H38-RD-CY-E-CR FLOW REGULATORS, EXHAUST H38-RD-CY-E-CR À L'ÉCHAPPEMENT COMPACT VERROUILLABLE

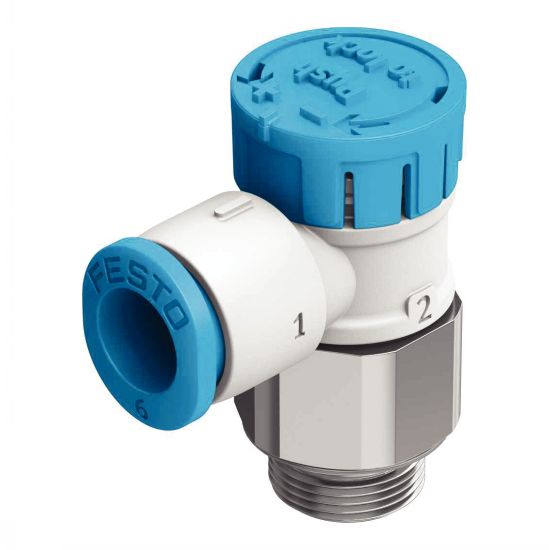

Photos

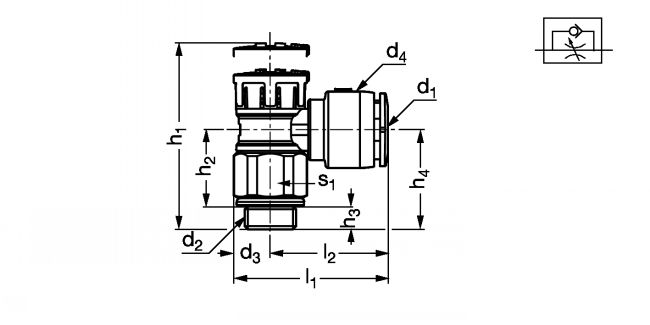

Dessins techniques

Information

Régleur de débit cylindrique à l'échappement compact verrouillable - modèle H38-RD-CY-E-CR

Description

- Permet de régler le débit du flux d'air sortant (à l'échappement), flux d'air entrant libre.

Application

- Peut être utilisé sur un vérin pour ralentir la tige lors de la poussée ou lors de la rétractation.

Caractéristiques

- Pression d'utilisation : 1 à 10 bars.
- Température d'utilisation : -10°C à +60°C.
- Fluides adaptés : air comprimé.

Matière

- Corps : PBT.
- Culasse, bague de déverrouillage : Polyoxyméthylène.
- Goujon d'assemblage : Acier zingué.
- Joints statiques : Perbunan.
- Joints dynamiques : HNBR.
- Conforme RoHS II.

Le + produit
- Solution économique pour les applications standard.
- Réglage simple et sûr de la vitesse d'un vérin pneumatique.
- Montage ultra simple.
- Mise en service rapide.
- Dimensions compactes.

Sur demande
- Autres versions.

Files

Quantity

CAD
+

D
NC
H38-RD-6-1/8-CY-E-CR
6
1/8
14
11
24,4
17,4
30,3
31,7
26
27,4
6,1
18,9
13

D
NC
H38-RD-8-1/8-CY-E-CR
8
1/8
14
14,5
29,3
22,3
30,3
31,7
26
27,4
6,1
18,9
13

D
NC
H38-RD-6-1/4-CY-E-CR
6
1/4
17,9
11
28,3
19,3
36,7
38,6
32
33,9
7
22
16

D
NC
H38-RD-8-1/4-CY-E-CR
8
1/4
17,9
14,5
30
21
36,7
38,6
32
33,9
7
22
16

D
NC
H38-RD-8-3/8-CY-E-CR
8
3/8
22,4
14,5
34,5
23,3
41,9
44,1
36
38,2
8,5
26,2
21
