STRAIGHT STUD MALE CYLINDRICAL NICKEL-PLATED BRASS DROIT MÂLE CYLINDRIQUE LAITON NICKELÉ (Model : H30-D-CY-L)

H30-D-CY-L STRAIGHT STUD MALE CYLINDRICAL NICKEL-PLATED BRASS DROIT MÂLE CYLINDRIQUE LAITON NICKELÉ

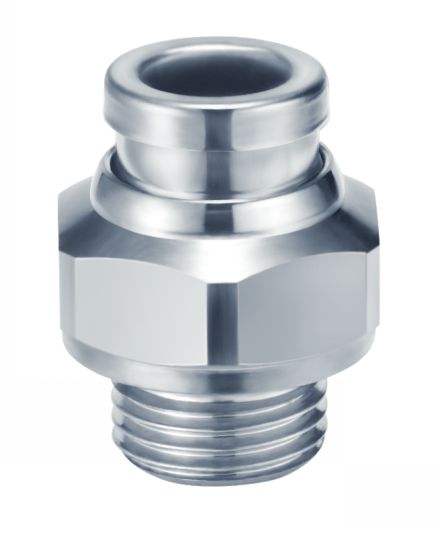

Photos

Raccord piquage

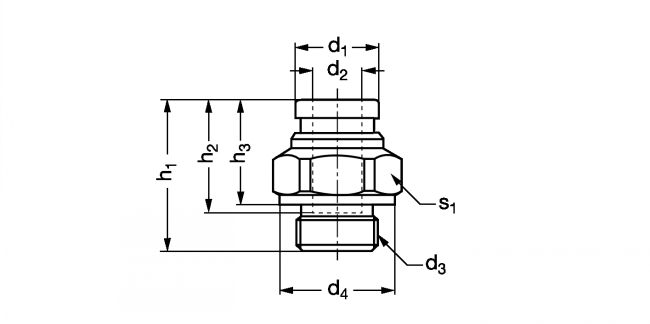

Dessins techniques

Raccord piquage - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
H30-D-4-1/8-CY-L

Information

Raccord piquage droit mâle cylindrique laiton nickelé - modèle H30-D-CY-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).

Sur demande
 - Autres versions.

Files

Schéma 0

Quantity

CAD
+

D
NC
H30-D-4-1/8-CY-L
13,8
4
1/8"
16,6
12,6
11,1
14
9,2

D
NC
H30-D-4-1/4-CY-L
17,8
4
1/4"
20,6
12,6
14,1
19
23,6

D
NC
H30-D-6-1/8-CY-L
13,8
6
1/8"
17,6
13,6
12,1
14
8,9

D
NC
H30-D-6-1/4-CY-L
17,8
6
1/4"
20,5
13,6
14
19
21,6

D
NC
H30-D-6-3/8-CY-L
21,8
6
3/8"
23,4
13,6
15,9
22
38,3

D
NC
H30-D-8-1/8-CY-L
13,8
8
1/8"
23,9
16,1
18,4
14
13,2

D
NC
H30-D-8-1/4-CY-L
17,8
8
1/4"
21,2
16,1
14,7
19
19,1

D
NC
H30-D-8-3/8-CY-L
21,8
8
3/8"
24
16,1
16,5
22
35,2

D
NC
H30-D-10-1/8-CY-L
13,8
10
1/8"
25,1
17
19,6
17
19,9

D
NC
H30-D-10-1/4-CY-L
17,8
10
1/4"
24,9
17
18,4
19
24,8

D
NC
H30-D-10-3/8-CY-L
21,8
10
3/8"
23,3
17
15,8
22
30,9

NC
NC
H30-D-10-1/2-CY-L
26,5
10
1/2"
27,7
17
18,7
27
64,4

D
NC
H30-D-12-1/4-CY-L
17,8
12
1/4"
27,7
18,6
21,2
19
26,3

D
NC
H30-D-12-3/8-CY-L
21,8
12
3/8"
23,5
18,6
16
22
25,5

NC
NC
H30-D-12-1/2-CY-L
26,5
12
1/2"
27,9
18,6
18,9
27
58

NC
NC
H30-D-16-3/8-CY-L
21,8
16
3/8"
31,3
20,8
23,8
24
44,5

NC
NC
H30-D-16-1/2-CY-L
26,5
16
1/2"
27,3
20,8
18,3
27
43
