MALE STUD COUPLING, HEXAGONAL, CONICAL NICKEL PLATED BRASS DROIT MÂLE CONIQUE LAITON NICKELÉ (Model : H30-D-CO-L)

H30-D-CO-L MALE STUD COUPLING, HEXAGONAL, CONICAL NICKEL PLATED BRASS DROIT MÂLE CONIQUE LAITON NICKELÉ

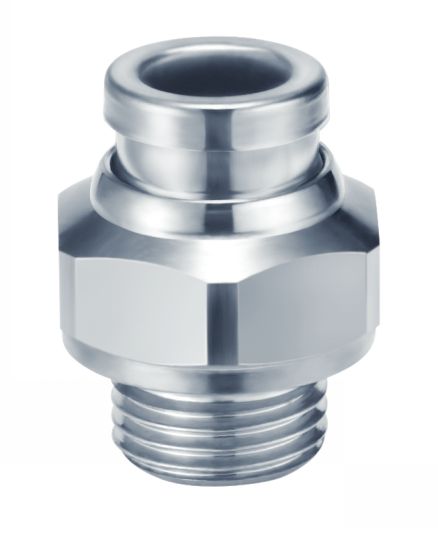

Photos

Raccord piquage

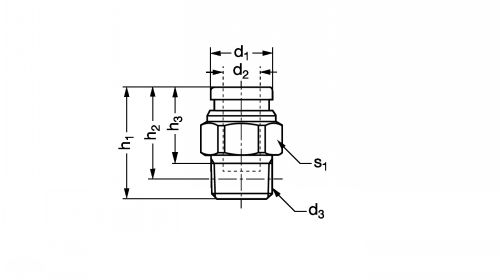

Dessins techniques

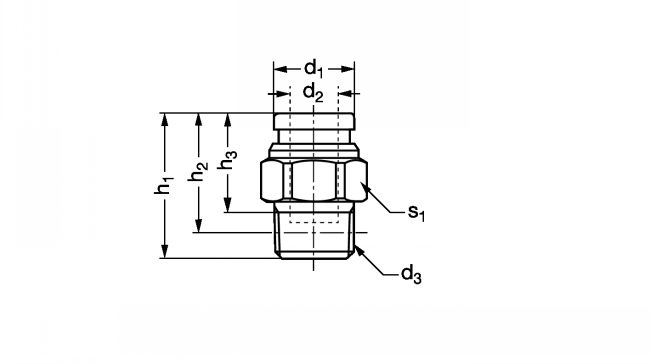

Raccord piquage - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
H30-D-4-1/8-CO-L

Information

Raccord piquage droit mâle conique laiton nickelé - modèle H30-D-CO-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).
- Filetage prétéflonné.

Sur demande
 - Autres versions.

Files

Schéma 0

Quantity

CAD
+

D
NC
H30-D-4-1/8-CO-L
8,7
4
1/8"
15,3
12,2
12,6
10
5,6

D
NC
H30-D-4-1/4-CO-L
8,7
4
1/4"
20,9
16,2
12,6
14
17,2

D
NC
H30-D-6-1/8-CO-L
11,1
6
1/8"
18,1
15
13,6
12
7,3

D
NC
H30-D-6-1/4-CO-L
11,1
6
1/4"
20,8
16,1
13,6
14
15,2

D
NC
H30-D-6-3/8-CO-L
11,1
6
3/8"
23
17,9
13,6
17
28,8

D
NC
H30-D-8-1/8-CO-L
13,4
8
1/8"
24,5
21,4
16,1
14
13,5

D
NC
H30-D-8-1/4-CO-L
13,4
8
1/4"
22,3
17,6
16,1
14
13,5

D
NC
H30-D-8-3/8-CO-L
13,4
8
3/8"
23,7
18,6
16,1
17
26

D
NC
H30-D-10-1/8-CO-L
16,4
10
1/8"
25,5
22,4
17
17
19,8

D
NC
H30-D-10-1/4-CO-L
16,4
10
1/4"
27,9
23,2
17
17
22,7

D
NC
H30-D-10-3/8-CO-L
16,4
10
3/8"
23
17,9
17
17
21,6

D
NC
H30-D-10-1/2-CO-L
16,4
10
1/2"
28,6
22,2
17
22
53,,9

D
NC
H30-D-12-1/4-CO-L
18,5
12
1/4"
30,5
25,8
18,6
19
28,8

D
NC
H30-D-12-3/8-CO-L
18,5
12
3/8"
24,7
19,6
18,6
19
21,5

D
NC
H30-D-12-1/2-CO-L
18,5
12
1/2"
28,7
22,3
18,6
22
47

D
NC
H30-D-16-1/2-CO-L
24,6
16
1/2"
29,5
23,1
20,8
24
39,2
