NICKEL-PLATED BRASS CYLINDRICAL MALE ANGLE FITTING MÂLE CYLINDRIQUE LAITON NICKELÉ (Model : H30-L-CY-L)

H30-L-CY-L NICKEL-PLATED BRASS CYLINDRICAL MALE ANGLE FITTING MÂLE CYLINDRIQUE LAITON NICKELÉ

Photos

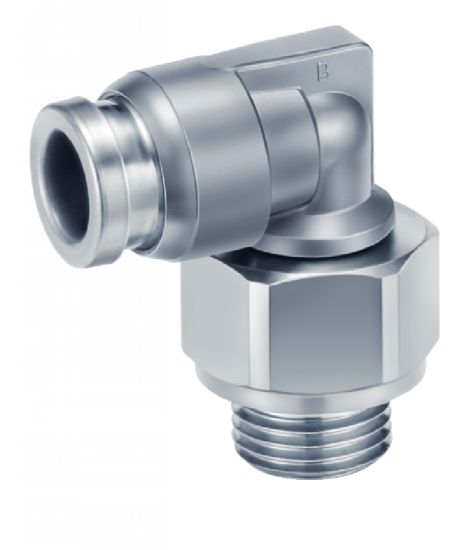

Raccord équerre piquage

Dessins techniques

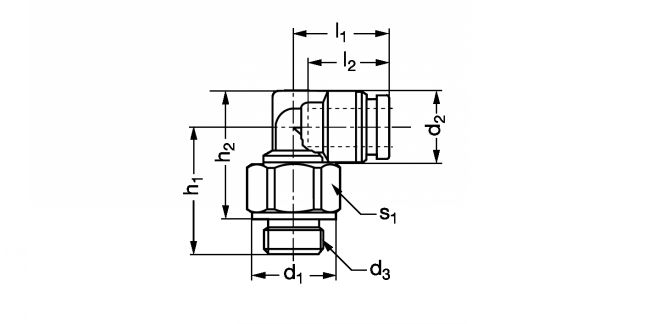

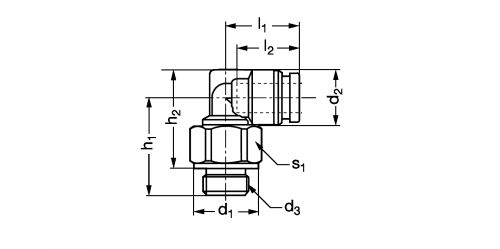

Raccord équerre piquage - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
H30-L-4-1/8-CY-L

Information

Raccord équerre piquage mâle cylindrique laiton nickelé - modèle H30-L-CY-L

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).

Sur demande
 - Autres versions.

Files

Schéma 0

Quantity

CAD
+

D
NC
H30-L-4-1/8-CY-L
4
9,1
1/8"
14,4
12,6
18,9
17,9
14
15,6

D
NC
H30-L-4-1/4-CY-L
4
9,1
1/4"
14,4
12,6
22,3
20,3
19
33

D
NC
H30-L-6-1/8-CY-L
6
11,4
1/8"
15,9
13,6
20
20,2
14
17,2

D
NC
H30-L-6-1/4-CY-L
6
1,4
1/4"
15,9
13,6
23,4
22,6
19
34,6

D
NC
H30-L-6-3/8-CY-L
6
11,4
3/8"
15,9
13,6
25,9
24,1
22
54,5

D
NC
H30-L-8-1/8-CY-L
8
13,7
1/8"
18,6
16,1
21,3
22,6
14
20,2

D
NC
H30-L-8-1/4-CY-L
8
13,7
1/4"
19,1
16,1
24,7
25
19
36

NC
NC
H30-L-8-3/8-CY-L
8
13,7
3/8"
19,1
16,1
27,2
26,5
2
55,6

D
NC
H30-L-10-1/8-CY-L
10
16,6
1/8"
20
17
22,7
25,5
14
25,7

D
NC
H30-L-10-1/4-CY-L
10
16,6
1/4"
21
17
26,1
27,9
19
38,2

D
NC
H30-L-10-3/8-CY-L
10
16,6
3/8"
21
17
28,6
29,4
22
56,2

NC
NC
H30-L-10-1/2-CY-L
10
16,6
1/2"
21
17
32,6
31,9
27
97,9

NC
NC
H30-L-12-1/4-CY-L
12
18,7
1/4"
22,6
18,6
27,2
30
19
41,9

D
NC
H30-L-12-3/8-CY-L
12
18,7
3/8"
23,6
18,6
29,6
31,4
22
54,3

D
NC
H30-L-12-1/2-CY-L
12
18,7
1/2"
23,6
18,6
33,6
33,9
27
94,6

NC
NC
H30-L-16-3/8-CY-L
16
24,6
3/8"
26,3
20,8
32,4
36,5
22
64,7

NC
NC
H30-L-16-1/2-CY-L
16
24,6
1/2"
27,3
20,8
36,4
39
27
95,7
