POULIES À GORGE TRAPÉZOÏDALE
Poulies à gorge trapézoïdale
Les poulies à gorge trapézoïdale pour moyeux amovibles sont conçues selon les normes ISO 4183 / DIN 2211 .
Elles sont fabriquées en fonte EN-GJL-200 avec traitement de surface par phosphatation pour une protection renforcée contre la corrosion.
Calcul de la vitesse périphérique
La vitesse linéaire se calcule selon la formule :
v = (d1 x n) /19100
d1 : diamètre primitif (mm)
n : vitesse de rotation (tr/min)
V : vitesse périphérique (m/s)
Profils disponibles
- SPZ
- SPA
- SPB
- SPC
Chaque profil possède :
- Un angle de gorge (34° ou 38° selon diamètre)
- Des dimensions normalisées (largeurs, profondeurs, hauteurs)
--> Adaptés aux courroies trapézoïdales classiques pour transmissions industrielles.
Tension de courroie
Une tension correcte est essentielle :
- Tension insuffisante : glissement, usure prématurée
- Tension excessive : surcharge des paliers et roulements
Recommandation : utiliser un tensiomètre électronique pour un réglage précis.
Mise en service
1. Vérifier l'état des gorges
2. Contrôler l'alignement des poulies
3. Monter les courroies sans forcer
4. Appliquer la tension recommandée
5. Recontrôler après 24 heures (rodage)

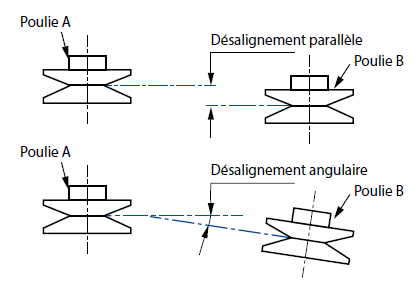

Alignement des poulies
Deux critères à respecter :
- Alignement parallèle (axes dans le même plan)
- Alignement angulaire (axes strictement parallèles)
Un mauvais alignement réduit fortement la durée de vie des courroies et des composants mécaniques.
--> Utilisation recommandée d'un outil d'alignement électronique.
Documentation PDF
Poulies à gorge trapézoidale - PDF
Les poulies à gorge trapézoïdale pour moyeux amovibles sont conçues selon les normes ISO 4183 / DIN 2211 .
Elles sont fabriquées en fonte EN-GJL-200 avec traitement de surface par phosphatation pour une protection renforcée contre la corrosion.
Calcul de la vitesse périphérique
La vitesse linéaire se calcule selon la formule :
v = (d1 x n) /19100
d1 : diamètre primitif (mm)
n : vitesse de rotation (tr/min)
V : vitesse périphérique (m/s)
Profils disponibles
- SPZ
- SPA
- SPB
- SPC
Chaque profil possède :
- Un angle de gorge (34° ou 38° selon diamètre)
- Des dimensions normalisées (largeurs, profondeurs, hauteurs)
--> Adaptés aux courroies trapézoïdales classiques pour transmissions industrielles.
Tension de courroie
Une tension correcte est essentielle :
- Tension insuffisante : glissement, usure prématurée
- Tension excessive : surcharge des paliers et roulements
Recommandation : utiliser un tensiomètre électronique pour un réglage précis.
Mise en service
1. Vérifier l'état des gorges
2. Contrôler l'alignement des poulies
3. Monter les courroies sans forcer
4. Appliquer la tension recommandée
5. Recontrôler après 24 heures (rodage)
Alignement des poulies
Deux critères à respecter :
- Alignement parallèle (axes dans le même plan)
- Alignement angulaire (axes strictement parallèles)
Un mauvais alignement réduit fortement la durée de vie des courroies et des composants mécaniques.
--> Utilisation recommandée d'un outil d'alignement électronique.
Documentation PDF Poulies à gorge trapézoidale - PDF
