LEGRIS (Model : LEGRIS 6105)

LEGRIS 6105 LEGRIS

Photos

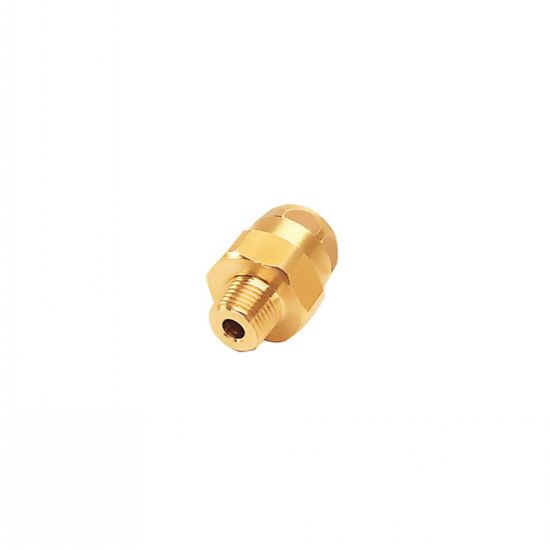

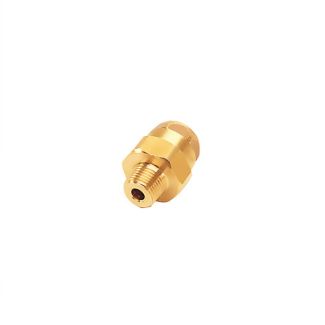

Piquage droit mâle BSP conique et métrique conique - LEGRIS 6105

Dessins techniques

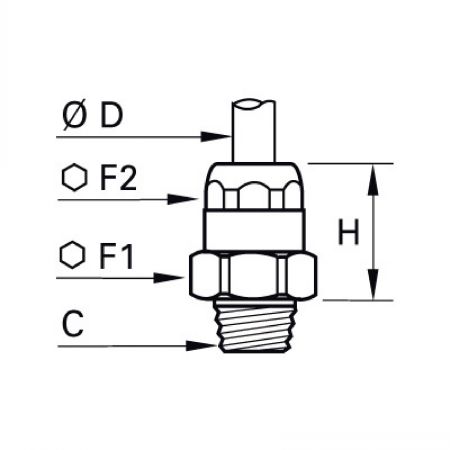

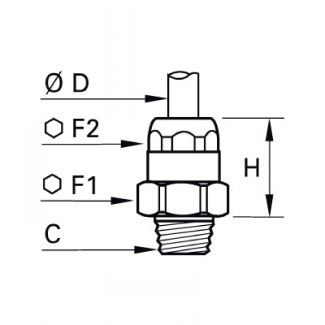

Piquage droit mâle BSP conique et métrique conique - LEGRIS 6105 - Plan
LEGRIS
EXAMPLE OF ORDER : Référence
6105 04 10

Information

Piquage droit mâle BSP conique et métrique conique - modèle PARKER LEGRIS 6105

MATIERE
- Corps : Laiton .
- Joint : NBR.
- Pince : Laiton .
UTILISATION
- Pression maxi : 60 bars.
- Température d'utilisation : - 40°C à +120°C

Files

Schéma 0

Quantity

CAD
+

NC
NC
6105 06 10
6
R1/8"
17
14
17,5

NC
NC
6105 04 10
4
R1/8"
13
11
14,5

NC
NC
6105 04 13
4
R1/4"
14
11
12,5

D
NC
6105 04 52
4
M6x1
13
11
16,5

NC
NC
6105 04 56
4
M8x1
13
11
14,5

NC
NC
6105 04 57
4
M8x1,25
13
11
14,5

D
NC
6105 04 60
4
M10x1
13
11
14,5

NC
NC
6105 06 13
6
R1/4"
17
14
16,5

NC
NC
6105 06 60
6
M10x1
17
14
16,5

NC
NC
6105 08 65
8
M12x1
19
21
24
