Sprocket Sets for Chain Tensioners

A1-830 SPROCKET SETS FOR CHAIN TENSIONERS EN ACIER INOXYDABLE

Photos

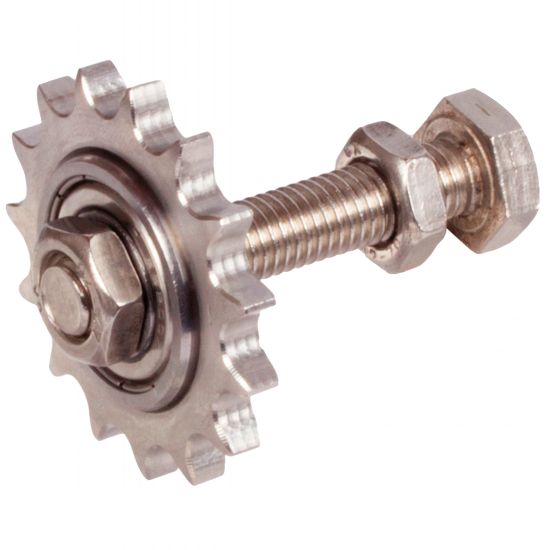

Pignon à chaîne monté sur roulement pour chaine BS

Dessins techniques

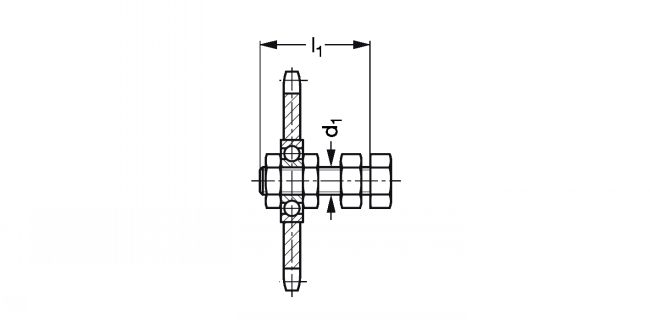

Pignon à chaîne monté sur roulement - Plan
Pour le montage
Pour le montage
See related products
Direct Transmission
EXAMPLE OF ORDER : Référence
A1-830-06-1

Information

Pignon à chaîne monté sur roulement pour chaine BS en acier inoxydable - modèle A1-830

Matière
- Pignon tendeur : acier inoxydable 1.4305.
- Roulement, vis et écrou : acier inoxydable .

Caractéristiques
- Si utilisation d'un bras tendeur A1-821-06 avec les références A1-830-06-1 ou A1-830-08-1, il conviendra de réaléser le trou de fixation du pignon tendeur à 10,5mm.

Utilisation
- Aligner le pignon tendeur sur la chaine puis serrer les deux écrous.
- Température d'utilisation : -20°C à +120 °C.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
D
NC
A1-830-06-1
06B1
15
45,81
55
M10
A1-820-08 / A1-820-10
A1-821-08 / A1-821-10
0,08
CAD
D
NC
A1-830-08-1
08B1
15
61,08
55
M10
A1-820-10
A1-821-10
0,20
CAD
D
NC
A1-830-10-1
10B1
15
76,36
80
M12
A1-820-12
A1-821-12
0,30
CAD
D
NC
A1-830-12-1
12B1
15
91,63
80
M12
A1-820-12
A1-821-12
0,51
CAD
D
NC
A1-830-16-1
16B1
13
106,14
100
M20
A1-820-16
A1-821-16
0,95
