Double-Sprockets ZRE for two Single-Strand Roller Chains 16 B-1

A1-016-16 DOUBLE-SPROCKETS ZRE FOR TWO SINGLE-STRAND ROLLER CHAINS 16 B-1

Photos

Nouveau

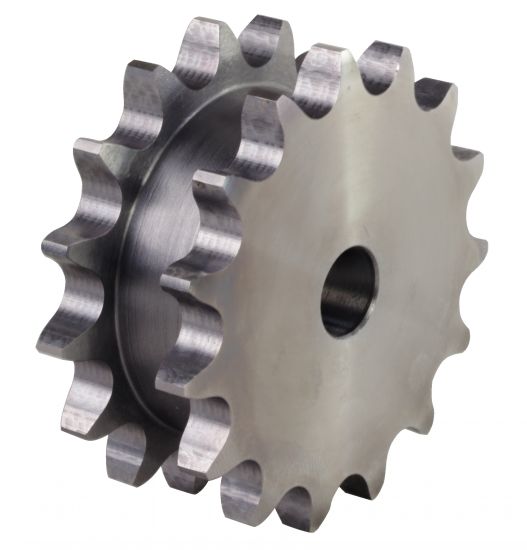

Pignon double pour chaînes simples

Dessins techniques

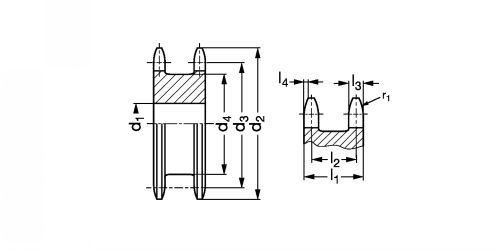

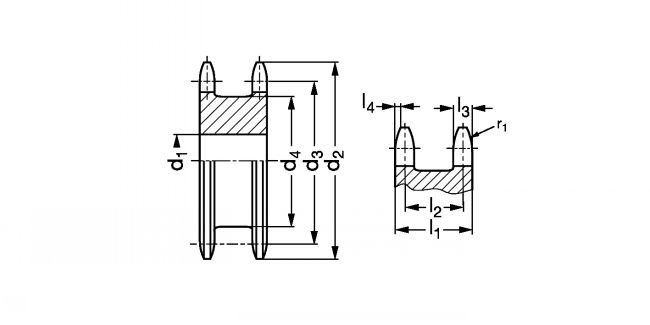

Pignon double pour chaînes simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-016-16-12

Information

Pignon double pour chaînes simples 16 B1 - Pas 25,40 mm - modèle A1-016-16

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 16-B.
- l1 : 68 mm.
- l2 : 51,80 mm.
- l3 max : 16,20 mm.
- l4 : 2,5 mm.
- r1 : 26 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-016-16-12
12
20
109
98,14
69
2,58

NC
NC
A1-016-16-13
13
20
117
106,12
77
3,14

NC
NC
A1-016-16-14
14
20
125
114,15
85
3,76

NC
NC
A1-016-16-15
15
20
133
122,17
93
4,44

NC
NC
A1-016-16-16
16
25
141
130,2
101
5,09

NC
NC
A1-016-16-17
17
25
149
138,22
109
5,87

NC
NC
A1-016-16-18
18
25
157
146,28
117
6,7

NC
NC
A1-016-16-19
19
30
165,2
154,33
125
7,53

NC
NC
A1-016-16-21
21
30
181,2
170,43
141
9,48
