Double-Sprockets ZRE for two Single-Strand Roller Chains 12 B-1

A1-016-12 DOUBLE-SPROCKETS ZRE FOR TWO SINGLE-STRAND ROLLER CHAINS 12 B-1

Photos

Nouveau

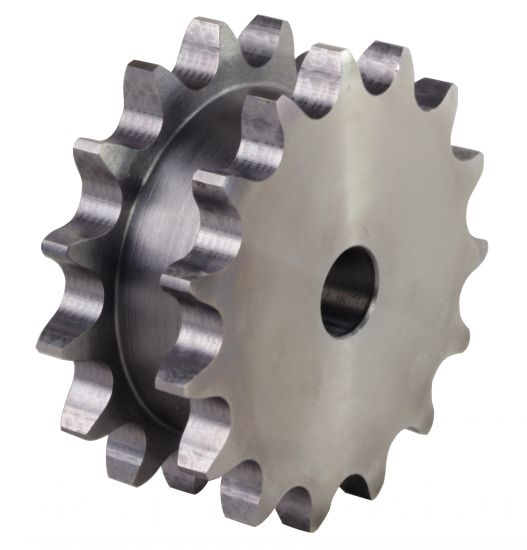

Pignon double pour chaînes simples

Dessins techniques

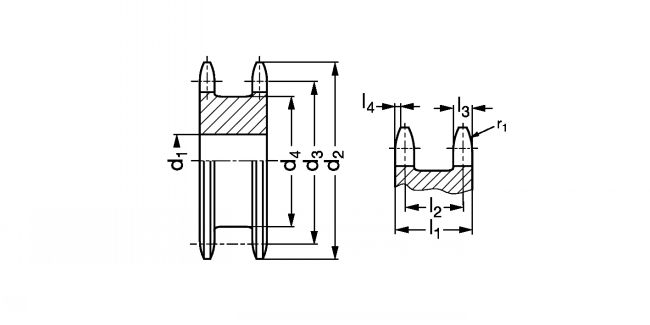

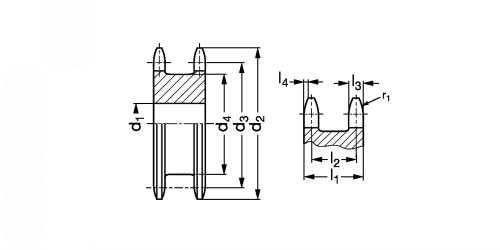

Pignon double pour chaînes simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-016-12-12

Information

Pignon double pour chaînes simples 12 B1 - Pas 19,05 mm - modèle A1-016-12

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 12-B.
- l1 : 44 mm.
- l2 : 32,90 mm.
- l3 max : 11,10 mm.
- l4 : 2,0 mm.
- r1 : 19 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-016-12-12
12
20
81,5
73,6
51
0,91

NC
NC
A1-016-12-13
13
20
87,5
79,6
57
1,12

NC
NC
A1-016-12-14
14
20
93,6
85,6
64
1,33

NC
NC
A1-016-12-15
15
20
99,8
91,6
70
1,57

NC
NC
A1-016-12-16
16
20
105,5
97,7
75
1,84

NC
NC
A1-016-12-17
17
20
111,5
103,7
81
2,12

NC
NC
A1-016-12-18
18
20
118
109,7
88
2,42

NC
NC
A1-016-12-19
19
20
124,2
115,8
94
2,75

NC
NC
A1-016-12-20
20
20
129,7
121,8
100
3,09

NC
NC
A1-016-12-21
21
25
136
127,8
106
3,42

NC
NC
A1-016-12-23
23
25
149
139,9
119
4,21

NC
NC
A1-016-12-25
25
25
160
152
130
5,07
