Double-Sprockets ZRE for two Single-Strand Roller Chains 10 B-1

A1-016-10 DOUBLE-SPROCKETS ZRE FOR TWO SINGLE-STRAND ROLLER CHAINS 10 B-1

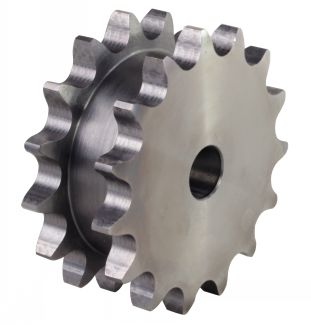

Photos

Nouveau
Pignon double pour chaînes simples

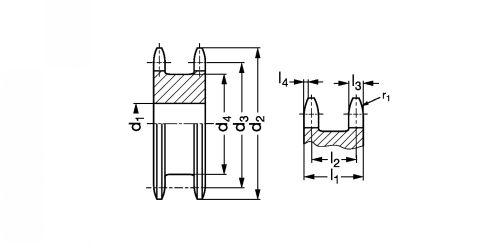

Dessins techniques

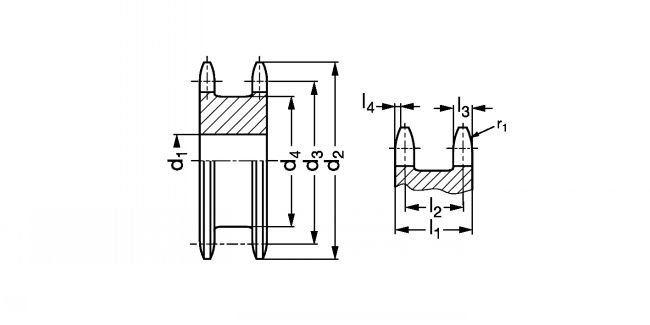

Pignon double pour chaînes simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-016-10-12

Information

Pignon double pour chaînes simples 10 B1 - Pas 15,875 mm - modèle A1-016-10

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 10-B.
- l1 : 34 mm.
- l2 : 24,90 mm.
- l3 max : 9,10 mm.
- l4 : 1,6 mm.
- r1 : 16 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-016-10-12
12
15
68
61,34
42
0,51

NC
NC
A1-016-10-13
13
15
73
66,32
48
0,62

NC
NC
A1-016-10-14
14
15
78
71,34
52
0,74

NC
NC
A1-016-10-15
15
15
83
76,36
58
0,87

NC
NC
A1-016-10-16
16
15
88
81,37
63
1,02

NC
NC
A1-016-10-17
17
15
93
86,39
68
1,17

NC
NC
A1-016-10-18
18
15
98,3
91,42
73
1,34

NC
NC
A1-016-10-19
19
20
103,3
96,45
78
1,49

NC
NC
A1-016-10-20
20
20
108,4
101,49
83
1,68

NC
NC
A1-016-10-21
21
20
113,4
106,52
88
1,88

NC
NC
A1-016-10-23
23
20
123,4
116,58
98
2,3

NC
NC
A1-016-10-25
25
20
134
126,66
108
2,77
