Double-Sprockets ZRE for two Single-Strand Roller Chains 06 B-1

A1-016-06 DOUBLE-SPROCKETS ZRE FOR TWO SINGLE-STRAND ROLLER CHAINS 06 B-1

Photos

Nouveau

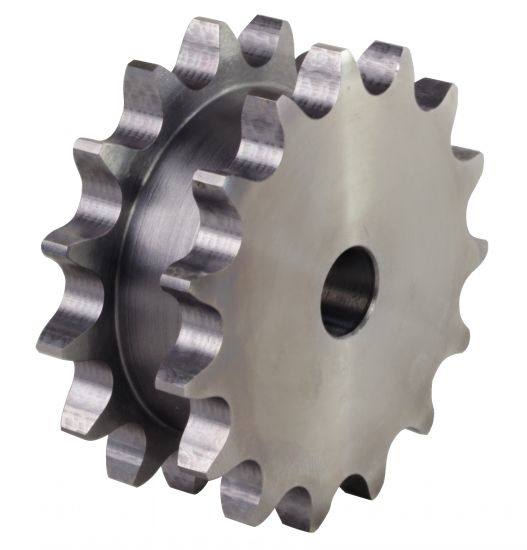

Pignon double pour chaînes simples

Dessins techniques

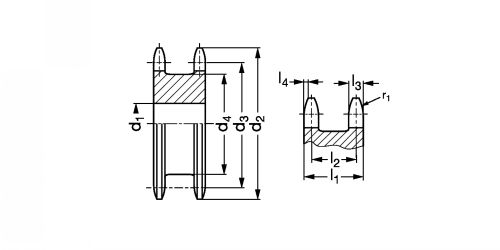

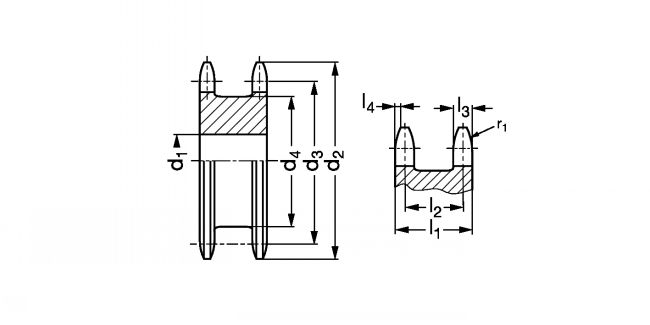

Pignon double pour chaînes simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-016-06-13

Information

Pignon double pour chaînes simples 06 B1 - Pas 9,525 mm - modèle A1-016-06

Matière
- Acier C45.
- Dents fraisées, préalésées.
Utilisation
- Pour chaîne à rouleaux 06-B.
- l1 : 23 mm.
- l2 : 17,70 mm.
- l3 max : 5,30 mm.
- l4 : 1,0mm.
- r1 : 10 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-016-06-13
13
10
43
39,79
28
0,14

NC
NC
A1-016-06-14
14
10
46,3
42,8
31
0,17

NC
NC
A1-016-06-15
15
10
49,3
45,81
34
0,2

NC
NC
A1-016-06-16
16
12
52,3
48,82
37
0,23

NC
NC
A1-016-06-17
17
12
55,3
51,83
40
0,26

NC
NC
A1-016-06-18
18
12
58,3
54,85
43
0,3

NC
NC
A1-016-06-19
19
12
61,3
57,87
46
0,34

NC
NC
A1-016-06-20
20
15
64,3
60,89
49
0,38

NC
NC
A1-016-06-21
21
15
68
63,91
53
0,43

NC
NC
A1-016-06-23
23
15
73,5
69,95
58
0,54

NC
NC
A1-016-06-25
25
15
80
76
65
0,65
