Double-Sprockets with Hub for two Single-Strand Roller Chains 16 B-1

A1-011-165 DOUBLE-SPROCKETS WITH HUB FOR TWO SINGLE-STRAND ROLLER CHAINS 16 B-1

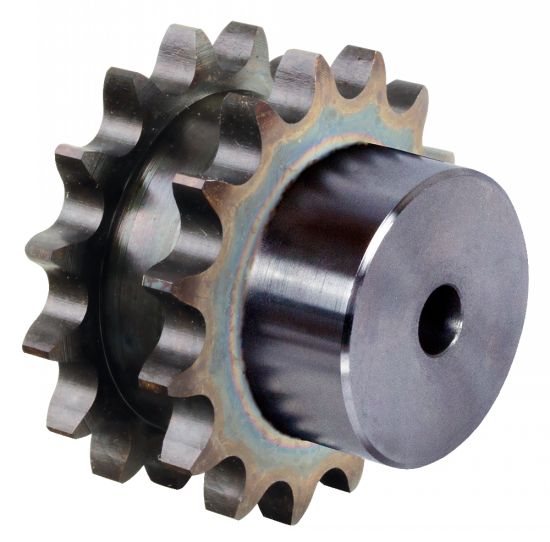

Photos

Nouveau
Pignons à chaîne doubles pour deux chaînes à rouleaux simples

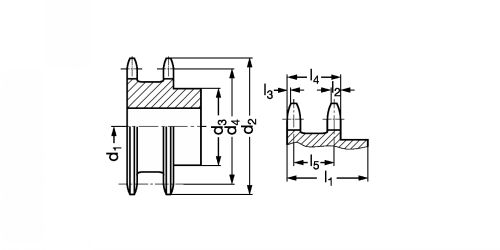

Dessins techniques

Pignons à chaîne doubles pour deux chaînes à rouleaux simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-011-165-12

Information

Pignons à chaîne doubles pour deux chaînes à rouleaux simples 16 B-1 - modèle A1-011-165

Matières
- Acier C45, dents trempées par induction (environ HRC 50).
- Pignons à chaîne doubles avec moyeu pour l' entraînement de transporteurs à rouleaux ou similaire, la transmission de puissance s' effectuant d' une chaîne d' entraînement à une chaîne de sortie décalée à défilement parallèle.
Utilisation
- Pour chaîne à rouleaux 16-B.
- l2 : max 16,2 mm.
- l3 : 2,5 mm.
- l4 : 58 mm.
- l5 : 41,8 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-011-165-12
12
20
109
72
98,14
83
max 16,2 mm
2,5
58
41,8
3,05

NC
NC
A1-011-165-13
13
20
117
80
106,12
83
max 16,2 mm
2,5
58
41,8
3,73

NC
NC
A1-011-165-14
14
20
125
88
114,15
83
max 16,2 mm
2,5
58
41,8
4,47

NC
NC
A1-011-165-15
15
20
133
96
122,17
83
max 16,2 mm
2,5
58
41,8
5,29

NC
NC
A1-011-165-16
16
25
141
104
130,2
83
max 16,2 mm
2,5
58
41,8
6,07

NC
NC
A1-011-165-17
17
25
149
112
138,22
83
max 16,2 mm
2,5
58
41,8
7,02

NC
NC
A1-011-165-18
18
25
157
120
146,28
83
max 16,2 mm
2,5
58
41,8
8,02

NC
NC
A1-011-165-19
19
30
165,2
128
154,33
83
max 16,2 mm
2,5
58
41,8
9,01

NC
NC
A1-011-165-21
21
30
181,2
130
170,43
93
max 16,2 mm
2,5
58
41,8
10,78
