Double-Sprockets with Hub for two Single-Strand Roller Chains 12 B-1

A1-011-125 DOUBLE-SPROCKETS WITH HUB FOR TWO SINGLE-STRAND ROLLER CHAINS 12 B-1

Photos

Nouveau
Pignons à chaîne doubles pour deux chaînes à rouleaux simples

Dessins techniques

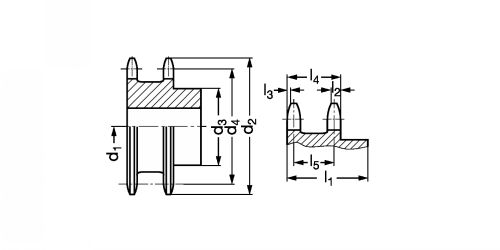

Pignons à chaîne doubles pour deux chaînes à rouleaux simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-011-125-12

Information

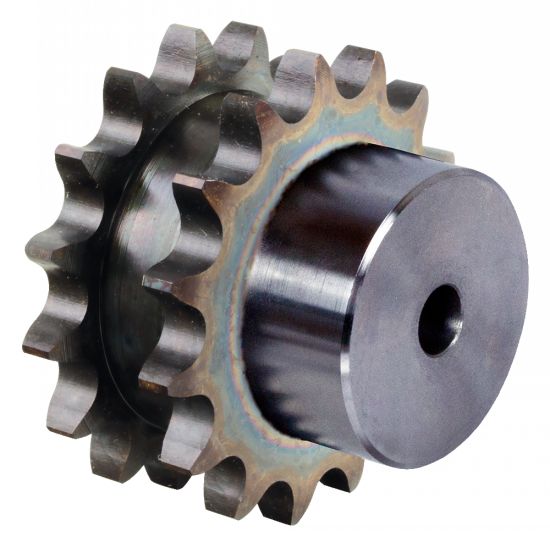

Pignons à chaîne doubles pour deux chaînes à rouleaux simples 12 B-1 - modèle A1-011-125

Matières
- Acier C45, dents trempées par induction (environ HRC 50).
- Pignons à chaîne doubles avec moyeu pour l' entraînement de transporteurs à rouleaux ou similaire, la transmission de puissance s' effectuant d' une chaîne d' entraînement à une chaîne de sortie décalée à défilement parallèle.
Utilisation
- Pour chaîne à rouleaux 12-B.
- l1 : 60 mm.
- l2 : max 11,1 mm.
- l3 : 2 mm.
- l4 : 38 mm.
- l5 : 26,9 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-011-125-12
12
20
81,5
53
73,61
60
max 11,1 mm
2
38
26,9
1,16

NC
NC
A1-011-125-13
13
20
87,5
59
79,59
60
max 11,1 mm
2
38
26,9
1,43

NC
NC
A1-011-125-14
14
20
93,6
65
85,61
60
max 11,1 mm
2
38
26,9
1,71

NC
NC
A1-011-125-15
15
20
99,8
71
91,63
60
max 11,1 mm
2
38
26,9
2,03

NC
NC
A1-011-125-16
16
20
105,5
77
97,65
60
max 11,1 mm
2
38
26,9
2,4

NC
NC
A1-011-125-17
17
20
111,5
83
103,67
60
max 11,1 mm
2
38
26,9
2,77

NC
NC
A1-011-125-18
18
20
118
89
109,71
60
max 11,1 mm
2
38
26,9
3,17

NC
NC
A1-011-125-19
19
20
124,2
95
115,75
60
max 11,1 mm
2
38
26,9
3,61

NC
NC
A1-011-125-20
20
20
129,7
100
121,78
60
max 11,1 mm
2
38
26,9
4,04

NC
NC
A1-011-125-21
21
25
136
100
127,82
60
max 11,1 mm
2
38
26,9
4,3

NC
NC
A1-011-125-23
23
25
149
110
139,86
60
max 11,1 mm
2
38
26,9
5,27

NC
NC
A1-011-125-25
25
25
160
120
152
60
max 11,1 mm
2
38
26,9
6,34
