Double-Sprockets with Hub for two Single-Strand Roller Chains 08 B-1

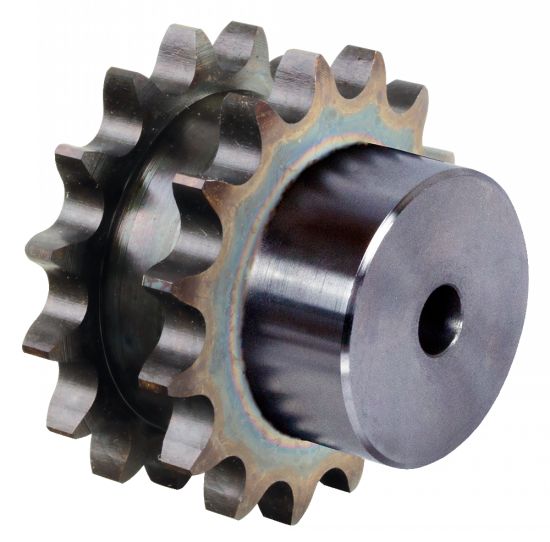

A1-011-085 DOUBLE-SPROCKETS WITH HUB FOR TWO SINGLE-STRAND ROLLER CHAINS 08 B-1

Photos

Nouveau
Pignons à chaîne doubles pour deux chaînes à rouleaux simples

Dessins techniques

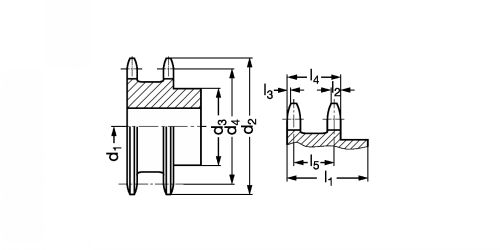

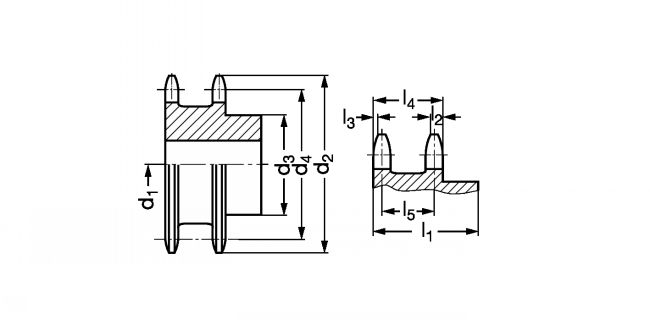

Pignons à chaîne doubles pour deux chaînes à rouleaux simples - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-011-085-12

Information

Pignons à chaîne doubles ZRENG pour deux chaînes à rouleaux simples 08 B-1 - modèle A1-011-085

Matières
- Acier C45, dents trempées par induction (environ HRC 50).
- Pignons à chaîne doubles avec moyeu pour l' entraînement de transporteurs à rouleaux ou similaire, la transmission de puissance s' effectuant d' une chaîne d' entraînement à une chaîne de sortie décalée à défilement parallèle.
Utilisation
- Pour chaîne à rouleaux 08-B.
- l2 : max 7,2 mm.
- l3 : 1,3 mm.
- l4 : 28 mm.
- l5 : 20,8 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-011-085-12
12
15
53
35
49,07
44
max 7,2 mm
1,3
28
20,8
0,36

NC
NC
A1-011-085-13
13
15
57,4
38
53,07
44
max 7,2 mm
1,3
28
20,8
0,44

NC
NC
A1-011-085-14
14
15
61,8
42
57,07
44
max 7,2 mm
1,3
28
20,8
0,53

NC
NC
A1-011-085-15
15
15
65,5
46
61,09
44
max 7,2 mm
1,3
28
20,8
0,63

NC
NC
A1-011-085-16
16
15
69,5
50
65,1
44
max 7,2 mm
1,3
28
20,8
0,75

NC
NC
A1-011-085-17
17
15
73,6
54
69,11
44
max 7,2 mm
1,3
28
20,8
0,87

NC
NC
A1-011-085-18
18
15
77,8
58
73,14
44
max 7,2 mm
1,3
28
20,8
1

NC
NC
A1-011-085-19
19
15
81,7
62
77,16
44
max 7,2 mm
1,3
28
20,8
1,15

NC
NC
A1-011-085-20
20
15
85,8
66
81,19
44
max 7,2 mm
1,3
28
20,8
1,29

NC
NC
A1-011-085-21
21
15
89,7
70
85,22
44
max 7,2 mm
1,3
28
20,8
1,43

NC
NC
A1-011-085-23
23
15
98,2
70
93,27
44
max 7,2 mm
1,3
28
20,8
1,67

NC
NC
A1-011-085-25
25
15
105,8
80
101,33
44
max 7,2 mm
1,3
28
20,8
2,06
