Housing units, four-bolt flanged housing units, cast iron, location by grub screws, P seals (P7-11G)

Home » Housing units » Self-aligning bearings » Cast iron body self-aligning bearings » Self-Aligning Pillow Block Bearing four-bolt flanged » HOUSING UNITS, FOUR-BOLT FLANGED HOUSING UNITS, CAST IRON, LOCATION BY GRUB SCREWS, P SEALS EN FONTE AVEC SERRAGE PAR VIS DE BLOCAGE (Model : P7-11G)

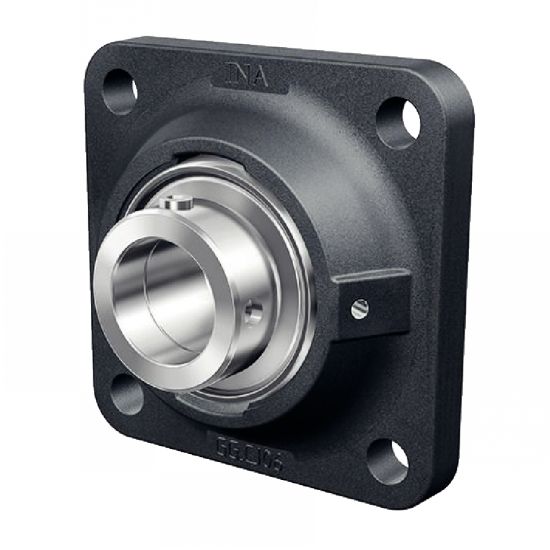

Photos

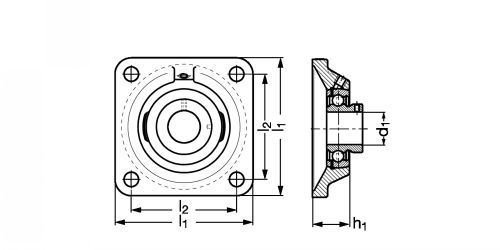

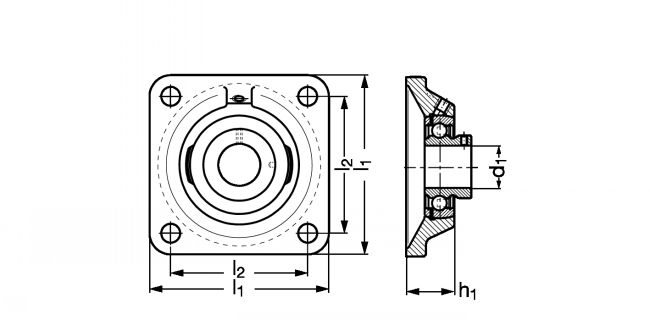

Dessins techniques

EXAMPLE OF ORDER :

Référence PCJY45

Information

Palier applique carré à 4 trous en fonte avec serrage par vis de blocage - P7-11G

Marques
- SCH :
- SKF :
- NTN :
- SNR :

Files

• Palier applique à quatre trous de fixation avec corps en fonte PCJY (PDF - 57Ko)

Schéma 0

Quantity



CAD

Avail. --------- All NC D

Price * ----------- All NC

Ref ---- All USFE201 USFE202 USFE203 USFE204 PCJY20-N USFE205 PCJY25-N ASF206 USFE206 PCJY30-N USFE207 USFE208 PCJY40-N USFE209 PCJY45 USFE210 PCJY50-N

+



d1 (mm) ----------- All 12 15 17 20 25 30 35 40 45 50

l1 (mm) ----------- All 76 86 95 108 118 130 137 143

l2 (mm) ----------- All 54 63,5 70 83 82,5 92 101,5 105 111

h1 (mm) ----------- All 31 29,5 29 30 33,5 36 39,5 34,5 40 35 44 39

Marque --------- All SNR SCH NTN

Poids (kg) ---------------- All 0,4 0,6 0,56 0,8 0,72 0,99 1,1 1,03 1,5 2 1,81 2,2 2,5



NC

NC

USFE201



12

76

54

31

SNR

0,4



NC

NC

USFE202



15

76

54

31

SNR

0,4



NC

NC

USFE203



17

76

54

31

SNR

0,4



D

NC

USFE204



20

86

63,5

29,5

SNR

0,6

CAD

D

NC

PCJY20-N



20

86

63,5

29

SCH

0,56



D

NC

USFE205



25

95

70

30

SNR

0,8

CAD

D

NC

PCJY25-N



25

95

70

29

SCH

0,72



NC

NC

ASF206



30

108

83

31

NTN

0,99



NC

NC

USFE206



30

108

82,5

33,5

SNR

1,1

CAD

D

NC

PCJY30-N



30

108

82,5

29

SCH

1,03



NC

NC

USFE207



35

118

92

36

SNR

1,5



D

NC

USFE208



40

130

101,5

39,5

SNR

2

CAD

D

NC

PCJY40-N



40

130

101,5

34,5

SCH

1,81



NC

NC

USFE209



45

137

105

40

SNR

2,2

CAD

NC

NC

PCJY45



45

137

105

35

SCH

2



NC

NC

USFE210



50

143

111

44

SNR

2,5

CAD

D

NC

PCJY50-N



50

143

111

39

SCH

2,2
