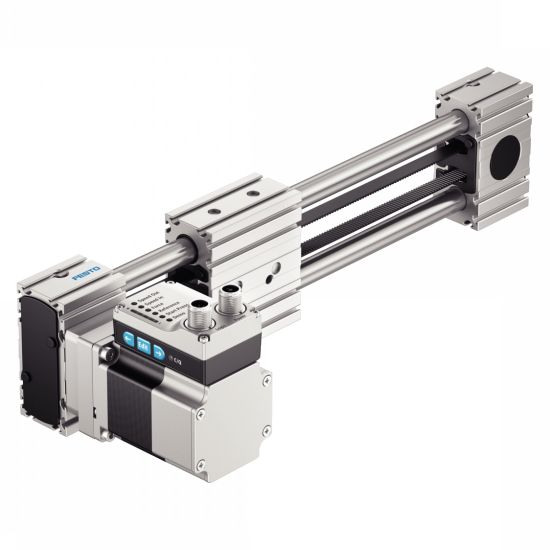

Toothed belt axis unit ELGE-TB size 35 - ELGE-TB 35

Module d'axe à courroie crantée ELGE-TB taille 35 - ELGE-TB 35 | FESTO

Caractéristiques
- Axe à courroie crantée dynamique, extrêmement attractif en termes de prix.

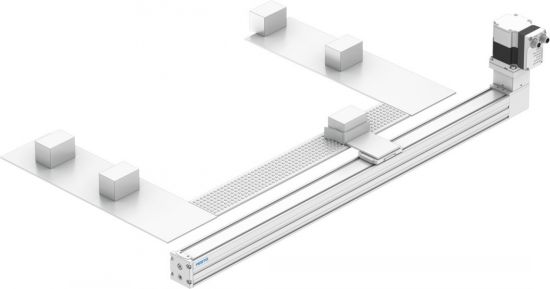

- Idéal pour les applications de déplacement et de transfert économiques. Conception à coût optimisé pour les tâches de mouvement et de positionnement les plus simples.
- Ne nécessite pas de servovariateur externe ni d'armoire de commande pour l'installation.
- Deux possibilités de pilotage sont intégrées par défaut : E/S numérique et IO-Link®.
- Mise en service facilitée : tous les paramètres peuvent être directement réglés manuellement sur l'actionneur.
- Aucun savoir-faire spécial nécessaire pour la mise en service.
Points forts
- Fonctionnalité simplifiée pour des mouvements simples.
- Intégré : L'électronique intégrée dans l'actionneur est la pièce maîtresse de la série Simplified Motion.
- Simple : Pour la mise en service, il suffit de régler tous les paramètres pertinents directement sur l'actionneur /
- vitesse et force.
- fin de course de référence et amortissement.
- fonctionnement manuel.
- Connecté : Utilisation des fonctions étendues via IO-Link possible.
Options possibles
- Protocle de bus/pilotage : NPN et IO-Link.
- Orientation de départ de câble.
- Position du moteur.
- Adaptateur pour le fonctionnement en tant qu'appareil IO-Link.
Données techniques
- Vmax : 1,2 m/s (sauf course < 250 mm).
- amax : 8,5 m/s2.
- Répétabilité : +/- 0,1 mm.
- Poussée maxi 50 N.
- Course utile maxi : 800 mm.
- Charge utile maxi : 2,8 kg.
- Tension nominale : 24 VCC.
- Courant nominal : 5,3 A.
- Mode SIO pris en charge : Oui.
- Mode de communication : COM3 (230,4 kBaud).
- Plage de températures : de 0°C à +50°C - au-dessus d'une température ambiante de 30 °C, une réduction de puissance de 2 % par K doit être respectée.
- Poids de base à 0 mm de course : 2490 g + 25 g par 10 mm de course.
