Clamping Bushes MSD-N Stainless boreholes 15 - 50 mm

A5-MSDN CLAMPING BUSHES MSD-N BOREHOLES 15 - 50 MM STAINLESS STEEL

Photos

Nouveau

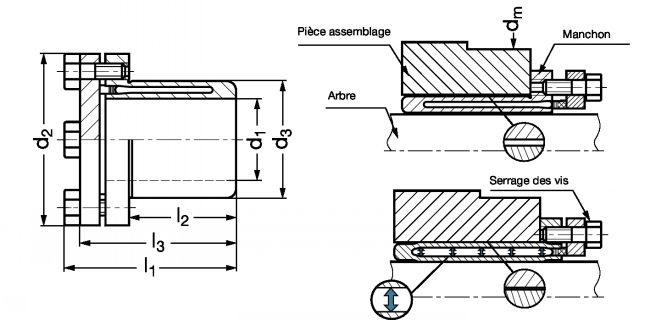

Dessins techniques

Information

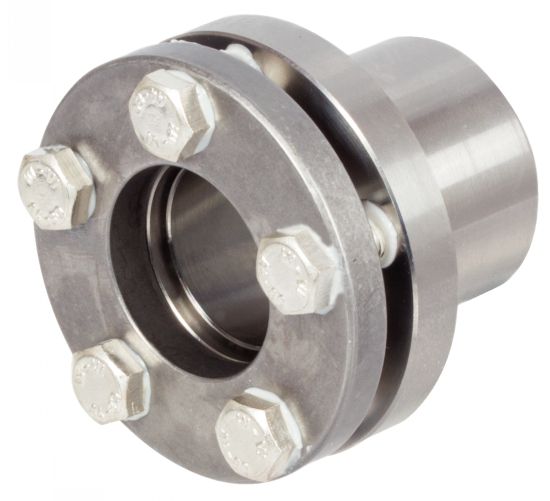

Manchon de serrage MSDN acier inoxydable alésages 15 à 50 mm - modèle A5-MSDN

Matières
- Manchon : acier inoxydable 1.4568(17/7 PH) à double paroi remplie d'un fluide de pression spécial
- Vis : DIN 933, A4.
- Vis de serrage non remplaçables.

Caractéristiques
- Si les vis sont serrées, la douille se dilate uniformément contre l'arbre et le moyeu, formant ainsi une liaison solide.
- Lors du desserrage des vis, la douille revient à sa position initiale de façon à pouvoir être aisément démontée.
- Concentricité : entre 0,03 et 0,06 mm.
- Tolérance : arbre h8 (pour la référence A5-MSDN-15 uniquement h7), moyeu H7.
- PW = Pression superficielle arbre ~ 90N/mm².
- PN = Pression superficielle moyeu ~ 70N/mm².

Utilisation
- Températures : -30° à +85°C.

Avantages
- Montage et démontage rapides.
- Réglage fin du moyeu possible lors du montage.
- Un faible couple de serrage et le nombre de vis réduit permettent un montage des plus aisés.
- Bonne concentricité.
- Le faible encombrement au montage permet un petit diamètre extérieur du moyeu.
- Les douilles de serrage sont livrées de série avec des des vis à six pans creux ; des vis à six pans extérieurs sont également livrables.

Applications
- Industrie des denrées alimentaires, industrie pharmaceutique, industrie automobile, la technologie de transformation, industrie chimique et imprimerie.

Calcul du moyeu mini , dm = diamètre extérieur de la pièce à assembler.
Moyeu en acier : dm = 1,4 x d3.
Moyeu en fonte grise : dm = 2,0 x d3.
Moyeu en aluminium : dm = 2,5 x d3.

Les dimensions sont celles du manchon avant le montage.

T = couple transmissible pour une force axiale de 0 si les vis sont serrées à TA .
Fax = force axiale transmissible pour un couple de 0 si les vis sont serrées à TA .
TA = couple de serrage requis pour la vis.

Quantity

CAD
+

NC
NC
A5-MSDN-15
15
38
23
34
17
30
45
6
4x M5
4,5
0,018
0,10

NC
NC
A5-MSDN-20
20
45
28
41
22
37
100
10
5x M5
4,5
0,046
0,16

NC
NC
A5-MSDN-25
25
49
34
46
27
43
210
16,8
7x M5
4,5
0,071
0,19

NC
NC
A5-MSDN-30
30
57
41
51
32
47
350
23,3
7x M5
4,5
0,142
0,29

NC
NC
A5-MSDN-40
40
70
53
67
43
63
750
37,5
9x M5
4,5
0,441
0,55

NC
NC
A5-MSDN-50
50
83
65
80
53
76
1550
62
9x M6
7,8
1,045
0,86
