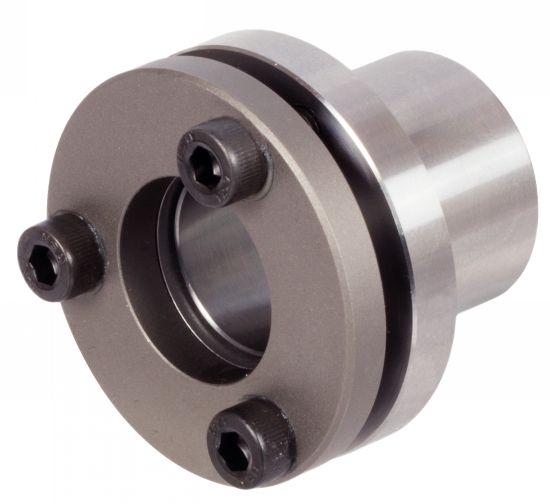

Manchon de serrage MSD alésages 15 à 50 mm - modèle A5-MSD

Matières
- Manchon : acier trempé à double paroi remplie d'un fluide de pression spécial.
- Vis DIN 912, 12.9.
- Vis de serrage non remplaçables.

Caractéristiques
- Si les vis sont serrées, la douille se dilate uniformément contre l'arbre et le moyeu, formant ainsi une liaison solide.
- Lors du desserrage des vis, la douille revient à sa position initiale de façon à pouvoir être aisément démontée.
- Concentricité : entre 0,03 et 0,06 mm.
- Tolérance : arbre h8 - k6 (pour la référence A5-MSD-15 uniquement h7), moyeu H7.
- PW = Pression superficielle arbre ~ 90N/mm².
- PN = Pression superficielle moyeu ~ 70N/mm².

Utilisation
- Températures : -30° à +85°C.

Avantages
- Montage et démontage rapides.
- Réglage fin du moyeu possible lors du montage.
- Un faible couple de serrage et le nombre de vis réduit permettent un montage des plus aisés.
- Bonne concentricité.
- Le faible encombrement au montage permet un petit diamètre extérieur du moyeu.
- Les douilles de serrage sont livrées de série avec des des vis à six pans creux ; des vis à six pans extérieurs sont également livrables.

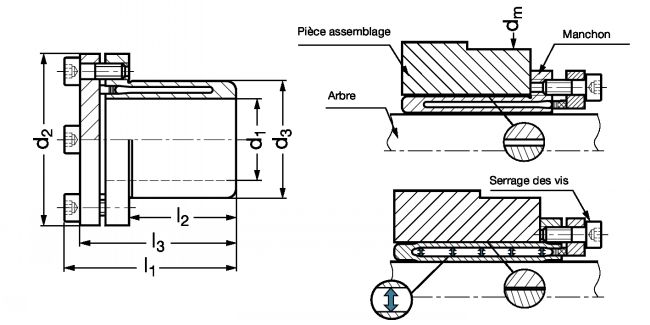

Calcul du moyeu mini , dm = diamètre extérieur de la pièce à assembler.
Moyeu en acier : dm = 1,4 x d3.
Moyeu en fonte grise : dm = 2,0 x d3.
Moyeu en aluminium : dm = 2,5 x d3.

Les dimensions sont celles du manchon avant le montage.

T = couple transmissible pour une force axiale de 0 si les vis sont serrées à TA .
Fax = force axiale transmissible pour un couple de 0 si les vis sont serrées à TA .
TA = couple de serrage requis pour la vis.
