U-Cup - E5-N

E5-N U-CUP NBR

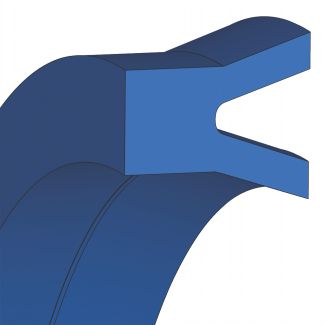

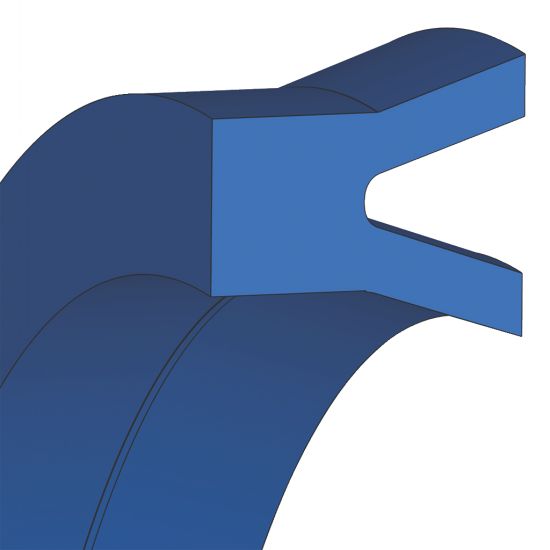

Photos

Nouveau
Joint de vérin TI/PI NBR

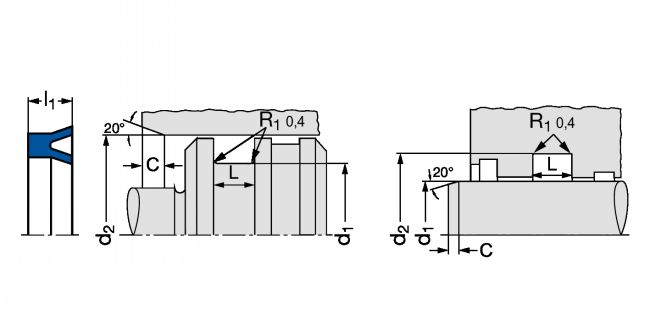

Dessins techniques

Joint de vérin TI/PI NBR - Plan
FREUDENBERG
EXAMPLE OF ORDER : Référence
N 2-1

Information

Joint de vérin TI/PI NBR - modèle E5-N

Matières
- 90 NBR 109.
- Caoutchouc Nitrile.
- 90 Shore A.

Caractéristiques
- Joint en U à profil symétrique pour tiges/pistons.
- Pression : 10 Mpa (100 bar).
- Vitesse Linéaire : 0,5 m/s .
- Plage de températures huiles hydrauliques : de -30°C à +100°C.
- Qualité de surface de glissement 0,05 à 0,3µm.
- Qualité de surface fond de rainure <=1,6µm.
- Qualité de surface Flancs de rainure 3,0 µm.
- Valeurs maximales admissibles en fonction des autres conditions d'utilisation.
- Joint de piston ou de tige simple effet, de préférence pour les pièces de rechange.
- Pour les nouvelles constructions, nous recommandons des séries plus modernes, comme par exemple T20 (joint de tige) ou NA300 (joint de piston).
- Plateformes de chargement.
- Machines agricoles.
- Grues.
- Machines de moulage par injection.
- Vérins standards.
- Vérins spéciaux.

Sur demande
- Autres dimensions.

Files

Schéma 0

Quantity

CAD
+

NC
NC
N 2-1
2
10
3,8

NC
NC
N 3-1
3
8,5
4

NC
NC
N 3-2
3
7
5

NC
NC
N 4-1
4
10
4

NC
NC
N 4-2
4
12
4

NC
NC
N 5-2
5
12
5

NC
NC
N 5-3
5
14
4,5

NC
NC
N 5-6
5
15
5

NC
NC
N 5-8
5
11
5

NC
NC
N 6-1
6
20
8

NC
NC
N 6-2
6
18
8

NC
NC
N 6-7
6
16
5

NC
NC
N 6-9
6
12
4

NC
NC
N 6-10
6
22
8

NC
NC
N 6-11
6
15
5

NC
NC
N 6-15
6
12
6

NC
NC
N 7-1
7
15
5

NC
NC
N 7-2
7
14
3,5

NC
NC
N 8-1
8
16
6

NC
NC
N 8-2
8
15
6

NC
NC
N 8-6
8
14
6

NC
NC
N 8-11
8
22
8

NC
NC
N 8-12
8
14
4

NC
NC
N 8-13
8
16
4

NC
NC
N 8-15
8
18
8

NC
NC
N 8-17
8
17
6

NC
NC
N 8-101
8
16
8

NC
NC
N 9-2
9
17
6

NC
NC
N 10-1
10
28
8

NC
NC
N 10-2
10
30
10

NC
NC
N 10-6
10
15
5

NC
NC
N 10-8
10
22
6

NC
NC
N 10-14
10
26
8

D
NC
N 10-15
10
18
5

NC
NC
N 10-16
10
25
8

NC
NC
N 10-17
10
16
4

NC
NC
N 10-19
10
25
6

NC
NC
N 10-22
10
15
5

NC
NC
N 10-37
10
16
5

NC
NC
N 10-103
10
20
8

NC
NC
N 10-104
10
22
8

NC
NC
N 10-105
10
25
10

NC
NC
N 12-6
12
26
8

NC
NC
N 12-8
12
28
10

NC
NC
N 12-10
12
24
6

NC
NC
N 12-17
12
18
4

NC
NC
N 12-19
12
30
9

NC
NC
N 12-24
12
18
5

NC
NC
N 12-25
12
25
8

NC
NC
N 12-34
12
22
5

NC
NC
N 12-36
12
22
7

NC
NC
N 12-66
12
20
8

NC
NC
N 12-100
12
24
10

NC
NC
N 12-101
12
26
10

NC
NC
N 13-2
13
30
10

NC
NC
N 13-5
13
24
6

NC
NC
N 13-10
13
20
3

NC
NC
N 14-4
14
32
10

NC
NC
N 14-6
14
22
4

NC
NC
N 14-8
14
20
4

NC
NC
N 14-10
14
30
8

NC
NC
N 14-11
14
22
8

NC
NC
N 14-12
14
22
6

NC
NC
N 14-102
14
28
10

NC
NC
N 15-5
15
25
5

NC
NC
N 15-8
15
30
8

NC
NC
N 15-9
15
24
7

NC
NC
N 15-11
15
20
3

NC
NC
N 15-12
15
22
4

NC
NC
N 15-101
15
28
10

NC
NC
N 15-102
15
30
10

NC
NC
N 16-2
16
32
11

NC
NC
N 16-4
16
26
5

NC
NC
N 16-5
16
22
6

NC
NC
N 16-15
16
32
8

NC
NC
N 16-18
16
29
6

NC
NC
N 16-19
16
22
4

NC
NC
N 16-42
16
30
6

NC
NC
N 16-55
16
25
5

NC
NC
N 16-104
16
32
10

NC
NC
N 18-3
18
34
8

NC
NC
N 18-5
18
38
10

NC
NC
N 18-8
18
28
8

NC
NC
N 18-9
18
24
5

NC
NC
N 18-14
18
25
4

NC
NC
N 18-15
18
24
4

NC
NC
N 18-16
18
32
7

NC
NC
N 18-17
18
26
4

NC
NC
N 18-19
18
30
6

NC
NC
N 18-24
18
35
8,5

NC
NC
N 18-102
18
30
10

NC
NC
N 18-103
18
35
12

NC
NC
N 19-4
19
34
8

NC
NC
N 19-5
19
26
5

NC
NC
N 20-1
20
36
8

NC
NC
N 20-19
20
30
8

NC
NC
N 20-22
20
45
12

NC
NC
N 20-28
20
33
6

NC
NC
N 20-29
20
28
4

D
NC
N 20-33
20
32
7,5

NC
NC
N 20-42
20
35
10

NC
NC
N 20-102
20
35
10

NC
NC
N 20-105
20
36
10

NC
NC
N 20-106
20
40
12

D
NC
N 22-4
22
30
6

NC
NC
N 22-8
22
38
8

NC
NC
N 22-11
22
46
12

NC
NC
N 22-12
22
34
6

NC
NC
N 22-13
22
32
5

NC
NC
N 22-22
22
28
5

NC
NC
N 22-24
22
35
7

NC
NC
N 22-25
22
36
8

NC
NC
N 22-101
22
34
10

D
NC
N 22-102
22
38
10

NC
NC
N 23-3
23
35
10

NC
NC
N 23-6
23
32
5

NC
NC
N 24-5
24
40
8

NC
NC
N 24-6
24
31
5

NC
NC
N 24-8
24
32
4

NC
NC
N 24-9
24
50
12

NC
NC
N 24-16
24
30
5

NC
NC
N 24-17
24
34
5

NC
NC
N 24-20
24
44
10

NC
NC
N 24-22
24
37
6

NC
NC
N 24-100
24
40
10

NC
NC
N 25-1
25
50
12

D
NC
N 25-6
25
45
10

NC
NC
N 25-10
25
42
8,5

NC
NC
N 25-12
25
40
6

NC
NC
N 25-18
25
35
5

D
NC
N 25-22
25
33
7

NC
NC
N 25-27
25
38
7

NC
NC
N 25-35
25
35
8

NC
NC
N 25-108
25
40
10

NC
NC
N 25-109
25
45
12

NC
NC
N 26-2
26
42
8

NC
NC
N 26-14
26
38
6

NC
NC
N 27-2
27
36
6

NC
NC
N 28-6
28
46
10

NC
NC
N 28-10
28
48
10

NC
NC
N 28-12
28
38
5

NC
NC
N 28-17
28
44
8

NC
NC
N 28-102
28
48
12

NC
NC
N 29-2
29
45
8

NC
NC
N 30-4
30
55
15

NC
NC
N 30-7
30
37
8

D
NC
N 30-6
30
50
10

NC
NC
N 30-11
30
45
10

NC
NC
N 30-17
30
40
5

NC
NC
N 30-26
30
48
9

NC
NC
N 30-27
30
41
8

NC
NC
N 30-103
30
50
12

NC
NC
N 30-106
30
42
10

NC
NC
N 30-107
30
45
10

NC
NC
N 32-2
32
48
8

NC
NC
N 32-15
32
52
10

NC
NC
N 32-17
32
40
4

NC
NC
N 32-18
32
45
6,5

NC
NC
N 32-19
32
44
6

NC
NC
N 32-22
32
48
8

NC
NC
N 32-24
32
50
10

NC
NC
N 32-28
32
40
7

NC
NC
N 32-104
32
45
10

NC
NC
N 32-105
32
50
12

NC
NC
N 33-7
33
43
6

D
NC
N 35-5
35
45
6

NC
NC
N 35-6
35
55
10

NC
NC
N 35-9
35
51
8

NC
NC
N 35-11
35
60
12

NC
NC
N 35-14
35
45
6

NC
NC
N 35-16
35
50
8

NC
NC
N 35-31
35
56
10

NC
NC
N 35-100
35
55
10

NC
NC
N 35-106
35
50
10

NC
NC
N 35-107
35
52
12

NC
NC
N 35-108
35
55
12

D
NC
N 36-1
36
55
10

NC
NC
N 36-34
36
48
6

NC
NC
N 36-7
36
46
6

NC
NC
N 36-9
36
50
7

NC
NC
N 38-5
38
50
6

NC
NC
N 38-6
38
58
10

NC
NC
N 38-14
38
60
12

NC
NC
N 39-3
39
45
4

NC
NC
N 40-5
40
65
12

NC
NC
N 40-6
40
70
15

D
NC
N 40-9
40
60
10

NC
NC
N 40-12
40
56
8

NC
NC
N 40-14
40
80
20

NC
NC
N 40-17
40
50
5

NC
NC
N 40-22
40
64
12

NC
NC
N 40-25
40
46
4

NC
NC
N 40-29
40
56
10

NC
NC
N 40-45
40
52
8

NC
NC
N 40-50
40
48
8

NC
NC
N 40-52
40
55
10

NC
NC
N 40-110
40
60
12

NC
NC
N 40-111
40
56
10

NC
NC
N 40-219
40
50
9

NC
NC
N 42-5
42
55
6,5

NC
NC
N 42-10
42
62
10

NC
NC
N 42-13
42
50
6

NC
NC
N 42-101
42
62
12

NC
NC
N 43-1
43
63
10

NC
NC
N 44-5
44
55
6

NC
NC
N 45-4
45
52
8

D
NC
N 45-5
45
63
10

NC
NC
N 45-6
45
65
10

NC
NC
N 45-8
45
70
12

NC
NC
N 45-9
45
58
6,5

NC
NC
N 45-13
45
57
6

D
NC
N 45-102
45
65
12

D
NC
N 45-103
45
58
10

NC
NC
N 45-109
45
60
10

NC
NC
N 48-4
48
60
6

NC
NC
N 48-7
48
68
10

NC
NC
N 48-17
48
65
10

NC
NC
N 49-2
49
65
8

NC
NC
N 50-5
50
80
15

NC
NC
N 50-6
50
70
10

NC
NC
N 50-10
50
72
12

NC
NC
N 50-20
50
74
20

NC
NC
N 50-23
50
62
6

NC
NC
N 50-28
50
56
8

NC
NC
N 50-31
50
60
10

NC
NC
N 50-104
50
70
12

NC
NC
N 50-105
50
75
15

NC
NC
N 50-210
50
65
12

D
NC
N 51-2
51
63
6

NC
NC
N 52-9
52
62
6

D
NC
N 52-101
52
72
12

NC
NC
N 53-2
53
65
10

NC
NC
N 55-5
55
75
10

NC
NC
N 55-8
55
80
12

NC
NC
N 55-16
55
68
6,5

NC
NC
N 55-17
55
70
7,5

NC
NC
N 55-23
55
85
15

NC
NC
N 55-26
55
65
5

NC
NC
N 55-103
55
75
12

NC
NC
N 58-6
58
70
6

NC
NC
N 60-5
60
68
8

NC
NC
N 60-16
60
84
12

NC
NC
N 60-17
60
74
7

NC
NC
N 60-23
60
90
15

NC
NC
N 60-101
60
80
12

NC
NC
N 62-4
62
82
10

NC
NC
N 63-1
63
93
15

NC
NC
N 63-101
63
83
15

NC
NC
N 64-1
64
80
8

NC
NC
N 65-10
65
85
10

NC
NC
N 65-12
65
80
7,5

NC
NC
N 65-103
65
85
12

NC
NC
N 68-7
68
80
12

NC
NC
N 68-9
68
78
10

NC
NC
N 70-1
70
90
10

NC
NC
N 70-2
70
95
12

NC
NC
N 70-6
70
85
7,5

NC
NC
N 70-12
70
82
12

NC
NC
N 70-103
70
90
12

NC
NC
N 70-104
70
95
15

NC
NC
N 72-5
72
84
6

NC
NC
N 74-2
74
80
8

NC
NC
N 75-4
75
100
15

NC
NC
N 75-6
75
95
10

NC
NC
N 75-9
75
100
12

NC
NC
N 75-12
75
90
7,5

NC
NC
N 75-17
75
105
15

NC
NC
N 75-106
75
95
12

NC
NC
N 78-1
78
86
8

NC
NC
N 78-3
78
102
12

NC
NC
N 80-2
80
100
10

NC
NC
N 80-12
80
105
12

NC
NC
N 80-13
80
93
8

NC
NC
N 80-16
80
95
7,5

D
NC
N 80-101
80
100
12

NC
NC
N 80-105
80
100
15

NC
NC
N 80-106
80
105
15

NC
NC
N 82-2
82
100
9

NC
NC
N 85-1
85
105
12

NC
NC
N 85-2
85
105
10

NC
NC
N 85-3
85
110
12

NC
NC
N 85-7
85
100
7,5

NC
NC
N 85-103
85
105
15

NC
NC
N 86-1
86
98
12

NC
NC
N 88-3
88
100
6

NC
NC
N 90-2
90
102
15

NC
NC
N 90-6
90
110
10

NC
NC
N 90-8
90
115
12

NC
NC
N 90-13
90
105
7,5

NC
NC
N 90-102
90
115
15

D
NC
N 90-104
90
110
15

NC
NC
N 90-105
90
120
18

NC
NC
N 95-4
95
115
10

NC
NC
N 95-7
95
120
12

NC
NC
N 95-9
95
110
7,5

NC
NC
N 95-102
95
115
15

NC
NC
N 100-6
100
130
15

NC
NC
N 100-8
100
125
12

NC
NC
N 100-9
100
120
10

NC
NC
N 100-11
100
110
5

NC
NC
N 100-104
100
120
15

NC
NC
N 100-105
100
125
15

NC
NC
N 100-106
100
130
18

NC
NC
N 105-6
105
120
8

NC
NC
N 105-8
105
125
10

NC
NC
N 105-100
105
130
18

NC
NC
N 106-4
106
118
12

NC
NC
N 110-2
110
140
15

NC
NC
N 110-3
110
130
10

NC
NC
N 110-10
110
125
7,5

NC
NC
N 110-102
110
135
18

NC
NC
N 110-103
110
140
18

NC
NC
N 115-3
115
140
12

NC
NC
N 115-105
115
140
18

NC
NC
N 120-1
120
150
15

NC
NC
N 120-3
120
140
10

NC
NC
N 120-100
120
145
18

NC
NC
N 120-101
120
150
18

NC
NC
N 125-2
125
145
10

NC
NC
N 125-3
125
155
15

NC
NC
N 125-102
125
150
18

NC
NC
N 130-5
130
150
10

NC
NC
N 130-104
130
155
18

NC
NC
N 130-105
130
160
18

NC
NC
N 135-4
135
150
10

NC
NC
N 135-5
135
160
12

NC
NC
N 135-103
135
160
18

NC
NC
N 135-104
135
165
18

NC
NC
N 140-2
140
170
15

NC
NC
N 140-9
140
175
20

NC
NC
N 140-101
140
165
18

NC
NC
N 140-102
140
170
18

NC
NC
N 145-1
145
175
15

NC
NC
N 145-2
145
170
15

NC
NC
N 145-101
145
175
18

NC
NC
N 150-1
150
180
15

NC
NC
N 150-9
150
170
10

D
NC
N 150-100
150
180
18

NC
NC
N 155-1
155
185
15

NC
NC
N 160-4
160
190
15

NC
NC
N 160-9
160
180
14

NC
NC
N 160-11
160
185
15

NC
NC
N 160-103
160
190
22

NC
NC
N 160-105
160
180
15

NC
NC
N 165-1
165
195
15

NC
NC
N 170-3
170
210
20

NC
NC
N 170-4
170
200
15

NC
NC
N 170-100
170
200
22

NC
NC
N 175-2
175
205
15

NC
NC
N 180-4
180
204
12

NC
NC
N 180-5
180
210
15

NC
NC
N 180-8
180
200
10

NC
NC
N 190-2
190
220
15

NC
NC
N 190-101
190
220
22

NC
NC
N 195-2
195
225
15

NC
NC
N 200-1
200
230
15

NC
NC
N 200-2
200
240
20

NC
NC
N 205-1
205
230
15

NC
NC
N 235-2
235
275
20

NC
NC
N 240-3
240
280
20

NC
NC
N 280-7
280
310
15

NC
NC
N 310-1
310
350
20

Retour en haut
