Single Precision Universal Joints Similar to DIN 808, Steel

A5-471 SINGLE PRECISION UNIVERSAL JOINTS SIMILAR TO DIN 808, STEEL

Photos

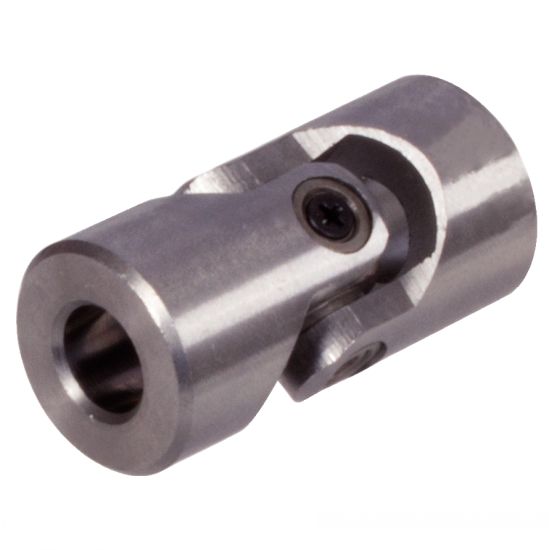

Joint de cardan simple de précision
Joint de cardan simple de précision

Dessins techniques

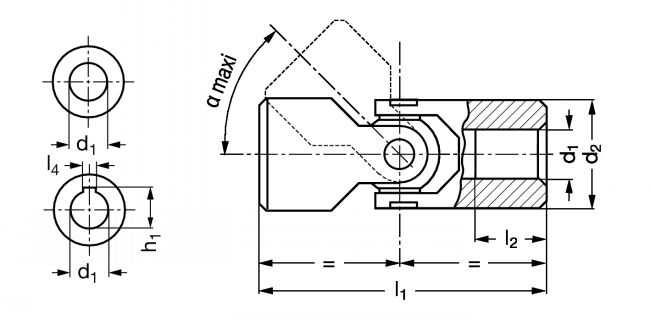

Joint de cardan simple de précision - Plan
Joint de cardan simple de précision - Plan

Information

Joint de cardan simple de précision - modèle A5-471

Matières
- Acier 35SMnPb10.
- Palier 18NiCrMo5Pb.
Caractéristiques
- Selon DIN 808.
Utilisation
- Angle maximum simple a = 45°.

Quantity

CAD
+
CAD
D
NC
A5-471-6
Trou lisse
6
16
9
34
-
-
0,04
CAD
D
NC
A5-471-8
Trou lisse
8
16
11
40
-
-
0,04
CAD
NC
NC
A5-471-8-C
Avec rainure DIN 6885-1
8
16
11
40
2
9
0,04
CAD
NC
NC
A5-471-8-1
Trou lisse
8
18
11
40
-
-
0,07
CAD
D
NC
A5-471-10
Trou lisse
10
22
10
45
-
-
0,09
CAD
D
NC
A5-471-10-C
Avec rainure DIN 6885-1
10
22
10
40
3
11,4
0,09
CAD
D
NC
A5-471-12
Trou lisse
12
25
11
50
-
-
0,2
CAD
NC
NC
A5-471-12-C
Avec rainure DIN 6885-1
12
25
11
50
4
13,8
0,2
CAD
D
NC
A5-471-12-1
Trou lisse
12
26
13
56
-
-
0,16
CAD
D
NC
A5-471-14
Trou lisse
14
29
13
56
-
-
0,18
CAD
D
NC
A5-471-14-C
Avec rainure DIN 6885-1
14
29
13
56
5
16,3
0,18
CAD
D
NC
A5-471-16
Trou lisse
16
32
15
65
-
-
0,33
CAD
D
NC
A5-471-16-C
Avec rainure DIN 6885-1
16
32
15
65
5
18,3
0,33
CAD
D
NC
A5-471-18
Trou lisse
18
37
17
72
-
-
0,39
CAD
NC
NC
A5-471-18-C
Avec rainure DIN 6885-1
18
37
17
72
6
20,8
0,39
CAD
D
NC
A5-471-20
Trou lisse
20
40
19
82
-
-
0,54
CAD
D
NC
A5-471-20-C
Avec rainure DIN 6885-1
20
40
19
82
6
22,8
0,54
CAD
NC
NC
A5-471-20-1
Trou lisse
20
42
19
82
-
-
0,62
CAD
D
NC
A5-471-22
Trou lisse
22
47
22
95
-
-
0,86
CAD
NC
NC
A5-471-22-C
Avec rainure DIN 6885-1
22
47
22
95
6
24,8
0,86
CAD
D
NC
A5-471-25
Trou lisse
25
50
26
108
-
-
1,06
CAD
NC
NC
A5-471-25-1
Trou lisse
25
52
26
105
-
-
1,31
CAD
NC
NC
A5-471-25-C
Avec rainure DIN 6885-1
25
52
26
105
8
28,3
1,31
CAD
D
NC
A5-471-30
Trou lisse
30
58
30
122
-
-
1,67
CAD
NC
NC
A5-471-30-C
Avec rainure DIN 6885-1
30
58
30
122
8
33,3
1,67
CAD
D
NC
A5-471-35
Trou lisse
35
70
35
140
-
-
2,76
CAD
NC
NC
A5-471-35-C
Avec rainure DIN 6885-1
35
70
35
140
10
38,3
2,76
CAD
D
NC
A5-471-40
Trou lisse
40
80
42
160
-
-
4,28
CAD
NC
NC
A5-471-40-C
Avec rainure DIN 6885-1
40
80
42
160
12
43,3
4,28
