Double Precision Universal Joints Similar to DIN 808, Stainless Steel

A5-492 DOUBLE PRECISION UNIVERSAL JOINTS SIMILAR TO DIN 808, STAINLESS STEEL EN ACIER INOXYDABLE

Photos

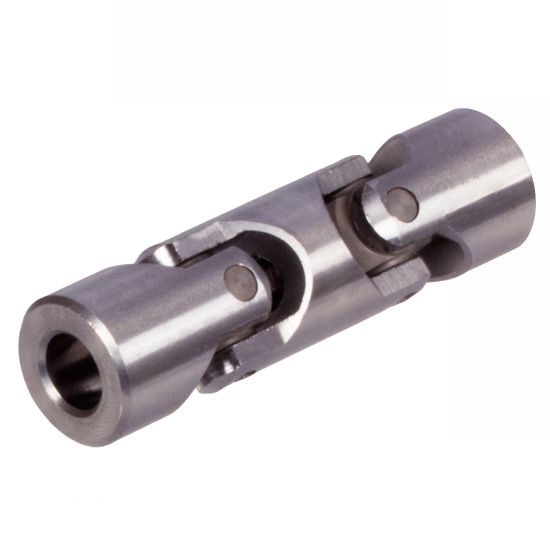

Joint de cardan double de précision
Joint de cardan double de précision

Dessins techniques

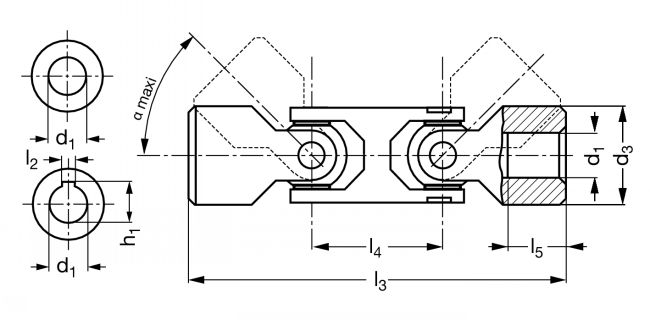

Joint de cardan double de précision - Plan
Joint de cardan double de précision - Plan

Information

Joint de cardan double de précision en acier inoxydable - modèle A5-492

Matière
- Acier inoxydable 1.4301 (AISI 304).
Caractéristiques
- Similaire à DIN 808.
Utilisation
- Angle maximum simple a = 45°.

Quantity

CAD
+
CAD
D
NC
A5-492-12
Trou lisse
12
22
105
29
25
-
-
0,2
18,4
12,4
9,6
5,2
CAD
NC
NC
A5-492-12-C
Avec rainure DIN 6885-1
12
22
105
29
25
4
13,8
0,2
18,4
12,4
9,6
5,2
CAD
D
NC
A5-492-14
Trou lisse
14
25
119
33
29
-
-
0,3
31,5
18,9
12
8,7
CAD
D
NC
A5-492-14-C
Avec rainure DIN 6885-1
14
25
119
33
29
5
16,3
0,3
31,5
18,9
12
8,7
CAD
D
NC
A5-492-16
Trou lisse
16
29
125
35
30
-
-
0,43
50
31,9
26,4
18,9
CAD
NC
NC
A5-492-16-C
Avec rainure DIN 6885-1
16
29
125
35
30
5
18,3
0,43
50
31,9
26,4
18,9
CAD
D
NC
A5-492-18
Trou lisse
18
32
134
39
30
-
-
0,56
68
63
42
25,9
CAD
NC
NC
A5-492-18-C
Avec rainure DIN 6885-1
18
32
134
39
30
6
20,8
0,56
68
63
42
25,9
CAD
NC
NC
A5-492-20
Trou lisse
20
40
154
46
32
-
-
1,06
178
126
70
-
CAD
NC
NC
A5-492-20-C
Avec rainure DIN 6885-1
20
40
154
46
32
6
22,8
1,06
178
126
70
-
CAD
NC
NC
A5-492-22
Trou lisse
22
40
173
46
38
-
-
1,16
178
126
70
-
CAD
NC
NC
A5-492-22-C
Avec rainure DIN 6885-1
22
40
173
46
38
6
24,8
1,16
178
126
70
-
CAD
D
NC
A5-492-25
Trou lisse
25
50
199
59
44
-
-
2,16
288
180
108
-
CAD
NC
NC
A5-492-25-C
Avec rainure DIN 6885-1
25
50
199
59
44
8
28,3
2,16
288
180
108
-
CAD
NC
NC
A5-492-30
Trou lisse
30
58
244
66
58
-
-
3,48
324
198
117
-
CAD
NC
NC
A5-492-30-C
Avec rainure DIN 6885-1
30
58
244
66
58
8
33,3
3,48
324
198
117
-
