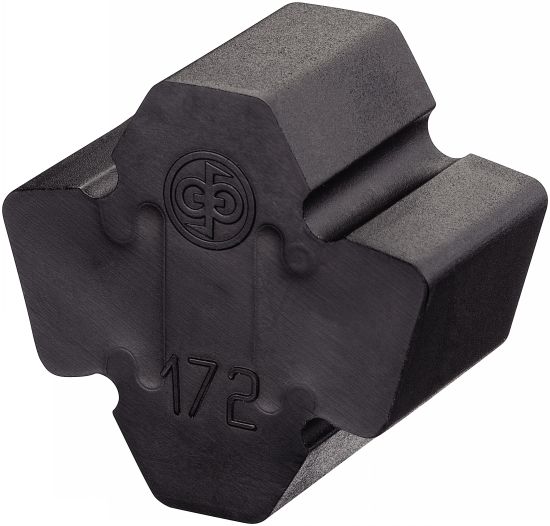

Insert for elastic coupling DS

Jeu de tampons DS pour accouplements A5-184 et A5-185 - modèle A5-180

Le jeu de tampons est un ensemble d'éléments élastomères destinés à équiper un accouplement élastique afin d'assurer une transmission du couple avec amortissement .
Conçu pour absorber les chocs mécaniques , les vibrations torsionnelles et les variations de charge, le jeu de tampons constitue une pièce d'usure essentielle dans les systèmes de transmission mécanique industrielle .

Matière
- Moyeu : fonte grise EN-GJL-250.
- Tampons élastiques : NBR 90 Sh-A.

Caractéristiques
- Nécessite un déplacement axial égal à la longueur des doigts pour désacoupler les deux parties et remplacer les tampons de l'accouplement.
- Compense les désalignements axiaux, radiaux et angulaires.
- Absorbe les vibrations torsionnelles.
- Les tampons sont soumis à des sollicitations de pression et de flexion. En cas de destruction des tampons, les moyeux tournent sans contact l'un contre l'autre.
- Cet accouplement présente la propriété d'une non résistance aux surcharges particulièrement recherchée pour des machines sensibles.

Utilisation
- Température : -30°C à +80°C.

Fonction d'un jeu de tampons

Un jeu de tampons assure plusieurs fonctions techniques :
- Amortissement des à-coups au démarrage
- Absorption des vibrations
- Protection des arbres et des paliers
- Réduction des contraintes dynamiques
- Compensation de micro-désalignements

Intégré dans un accouplement, le jeu de tampons permet de préserver l'ensemble de la chaîne cinématique et d'améliorer la fiabilité de l'installation.

Pourquoi remplacer un jeu de tampons ?
Avec le temps, les éléments élastomères peuvent subir :
- un durcissement du matériau
- une fatigue liée aux cycles de torsion
- une usure mécanique progressive
- une dégradation thermique ou chimique

Le remplacement du jeu de tampons permet de maintenir les performances d'amortissement initiales et d'éviter une transmission excessive des vibrations vers les composants mécaniques.
Une maintenance préventive contribue à limiter les arrêts non planifiés et à prolonger la durée de vie des équipements.

Caractéristiques techniques
Le choix d'un jeu de tampons dépend de plusieurs paramètres :
- Couple nominal et couple maximal
- Vitesse de rotation
- Type d'accouplement
- Conditions d'exploitation (température, environnement poussiéreux ou humide)
- Fréquence des démarrages
Une sélection adaptée garantit une transmission fiable du couple et une longévité optimale.
