THIN SLIDES - MAX 55 - 68 KG PER PAIR - STROKE +100% - ZINC PLATED STEEL CHARGE MAXI PAR PAIRE : 55 À 68 KG (Model : B3-16)

B3-16 THIN SLIDES - MAX 55 - 68 KG PER PAIR - STROKE +100% - ZINC PLATED STEEL CHARGE MAXI PAR PAIRE : 55 À 68 KG

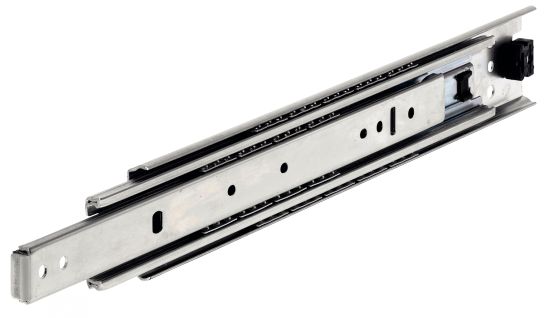

Photos

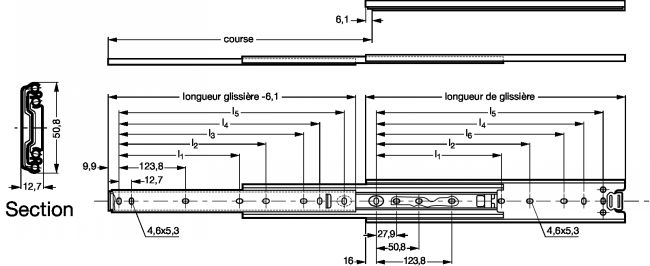

Dessins techniques

Information

MATIERE
- Chemin de roulement en acier laminé à froid zingué passivé blanc.
- Cages à billes auto-nettoyantes, en acier laminé à froid.
- Billes de précision en acier au chrome.
- Lubrification permanente de -20°C à +120°C

UTILISATION
- Course +100% .
- Blocage en position fermée .

MONTAGE
- La glissière se monte indifféremment à gauche ou à droite.
- Tous les points de fixation doivent être utilisés pour obtenir la charge maximale.
- La tête des vis de fixation ne doit pas excéder 2,5 mm en hauteur et 9,6 mm en diamètre.

Lecture Glissière à billes

Quantity

CAD
+

D
NC
B3-16-12
305
330
-
162,1
222,2
235
260,3
209,5
68
CAD
D
NC
B3-16-14
356
381
-
212,8
273
285,7
311,1
260,3
67
CAD
D
NC
B3-16-16
406
432
-
238,2
323,8
336,5
361,9
311,1
67
CAD
D
NC
B3-16-18
457
483
212,8
314,4
374,6
387,3
412,7
361,9
66
CAD
D
NC
B3-16-20
508
533
238,2
365,2
425,4
438,1
463,5
412,7
66
CAD
D
NC
B3-16-22
559
584
263,6
416
476,2
488,9
514,3
463,5
64
CAD
NC
NC
B3-16-24
610
635
289
466,8
527
539,7
565,1
514,3
61

NC
NC
B3-16-26
660
686
314,4
517,6
577,8
590,5
615,9
565,1
58

NC
NC
B3-16-28
711
737
339,8
568,4
628,6
641,3
666,7
615,9
55
