Shrink Disks SDG

A5-SDG 91 SHRINK DISKS SDG 91

Photos

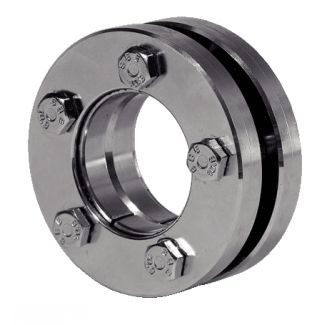

Frette extérieure type SDG

Dessins techniques

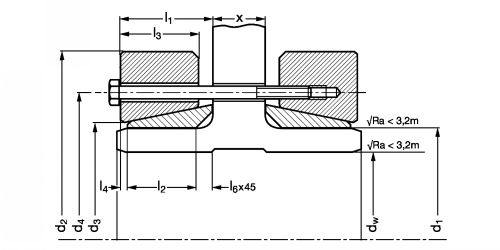

Frette extérieure type SDG - Plan
Pour le montage
Pour le montage
Stuwe
EXAMPLE OF ORDER : Référence
A5-SDG-140-91-140

Information

Matière
- Acier.
Caractéristiques
- Données valables avec utilisation impérative de visserie classe 10.9
- Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
Application
- Frette extérieure à disques de serrage.
Sur demande
- Autres diamètres dw.
- Visserie classe 10.9.
Important
- Les frettes sont livrées sans la visserie. La visserie est livrée sur demande .

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
NC
NC
A5-SDG-140-91-140
140
95 / 100 / 110
230
144
175
42
35
32
7
5
12 x M 12
100
23 / 26 / 32
476 / 514 / 591
14
CAD
NC
NC
A5-SDG-155-91-155
155
100 / 115 / 120
263
164
198
45
38
35
7
5
15 x M 12
100
34 / 38 / 42
618 / 659 / 699
20
CAD
NC
NC
A5-SDG-155-91-160
160
100 / 115 / 120
263
164
198
45
38
35
7
5
15 x M 12
100
34 / 38 / 42
618 / 659 / 699
20
CAD
NC
NC
A5-SDG-165-91-165
165
120 / 125 / 130
290
174
210
49
41
38
8
5
10 x M 16
240
49 / 54 / 59
818 / 866 / 915
27
CAD
NC
NC
A5-SDG-165-91-170
170
120 / 125 / 130
290
174
210
49
41
38
8
5
10 x M 16
240
49 / 54 / 59
818 / 866 / 915
27
CAD
NC
NC
A5-SDG-175-91-175
175
130 / 135 / 140
300
184
220
49
41
38
8
5
10 x M 16
240
55 / 61 / 66
852 / 898 / 944
28
CAD
NC
NC
A5-SDG-175-91-180
180
130 / 135 / 140
300
184
220
49
41
38
8
5
10 x M 16
240
55 / 61 / 66
852 / 898 / 944
28
CAD
NC
NC
A5-SDG-185-91-185
185
140 / 145 / 150
320
194
236
61
51
50
10
5
15 x M 16
240
93 / 101 / 109
1329 / 1392 / 1456
41
CAD
NC
NC
A5-SDG-185-91-190
190
140 / 145 / 150
320
194
236
61
51
50
10
5
15 x M 16
240
93 / 101 / 109
1329 / 1392 / 1456
41
CAD
NC
NC
A5-SDG-200-91-195
195
150 / 155 / 160
340
204
246
61
51
50
10
5
15 x M 16
240
105 / 113 / 121
1393 / 1455 / 1517
45
CAD
NC
NC
A5-SDG-200-91-200
200
150 / 155 / 160
340
204
246
61
51
50
10
5
15 x M 16
240
105 / 113 / 121
1393 / 1455 / 1517
45

1. d1 H7/f7.
2. dw H7/h6 H7/g6>160.
3. frette non serrée.
4. Vis DIN 933 Cl 10.9. La visserie est livrée sur demande.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible lorsque F=0.
F : effort axial maximum T=0.
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
