INDIVIDUAL SUB-BASE POUR DISTRIBUTEUR ISO (Model : H135)

H135 INDIVIDUAL SUB-BASE POUR DISTRIBUTEUR ISO

Photos

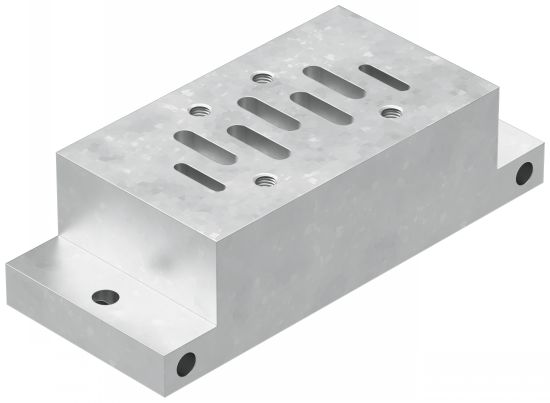

Embase unitaire à raccordement arrière

Dessins techniques

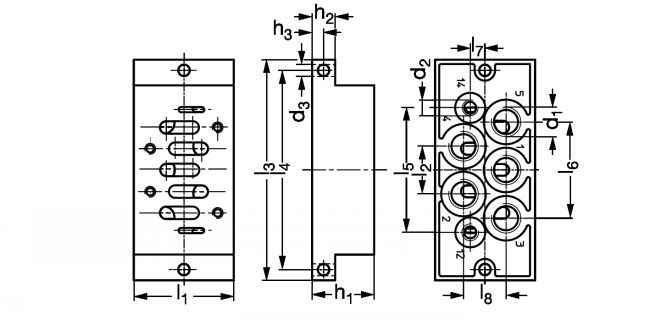

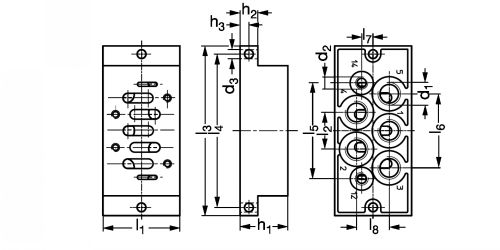

Embase unitaire à raccordement arrière - Plan
FESTO
EXAMPLE OF ORDER : Référence
H135-1-1/4-AR

Information

Embase unitaire à raccordement arrière pour distributeur ISO - modèle H135

Utilisation
- Embase individuelle à raccordement sur le dessous, pour distributeurs ISO modèle H13.

Matière
- Aluminium moulé sous pression.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
H135-1-1/4-AR
1
1/4"
1/8"
5,5
46
23
110
98
61
46
7,5
20
30
10
5
CAD
NC
NC
H135-2-3/8-AR
2
3/8"
1/8"
6,6
56
27
124
112
70
54
8,3
24
35
13
6,5
CAD
NC
NC
H135-3-1/2-AR
3
1/2"
1/8"
6,6
71
32
149
136
90
66
10
30
32
18
9
