OSCILLATING MOUNTING AB-I AB INOX (Model : F72-ABI)

F72-ABI OSCILLATING MOUNTING AB-I AB INOX

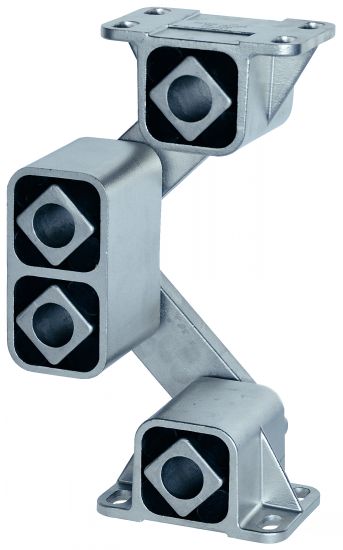

Photos

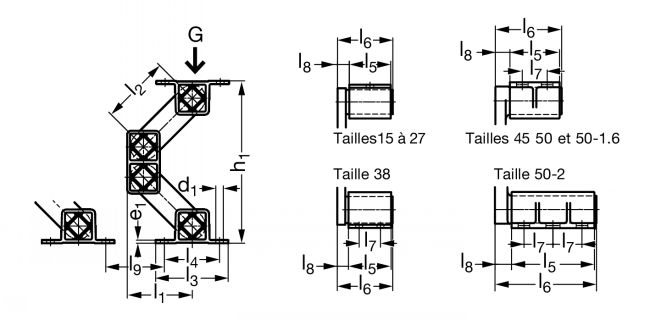

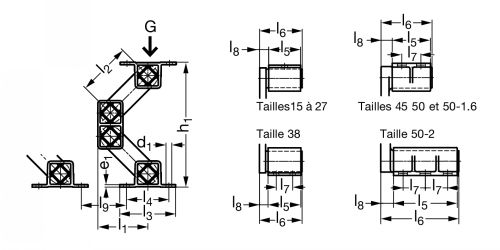

Dessins techniques

Information

Elément oscillant AB INOX - modèle F72-ABI

Matières
- Armature extérieure : Profilé acier inox .
- Carré intérieur et bras : acier inox .
- Inserts : caoutchouc naturel.
- Plaque en acier inox .
Caractéristiques
- Les valeurs de rigidité dynamique indiquées correspondent à des valeurs sous une rotation moteur à 960 trs/min et une amplitude d'oscillation sous charge de 8 mm.
Utilisation
- Température : -40°C à +80°C.
- Accélération > à 9,3 g déconseillée.
Applications
- Crible circulaire à une masse.
- Crible linéaire à une masse.
- Crible linéaire avec contre masse.

Lecture Vidéo élément oscillant AB INOX

Quantity

CAD
+

NC
NC
F72-ABI-15
70
88
80
65
50
40
52
?
10
65
168
114
7x10
3
4,0
2,8
70
180
10
6
14
4,1
12
6,2
8
9,3
0,9

D
NC
F72-ABI-18
88
109
100
80
60
50
67
?
14
80
208
146
9x15
3,5
3,7
2,6
120
350
20
14
17
4,9
15
7,7
8
9,3
1,7

D
NC
F72-ABI-27
94
116
100
105
80
60
80
?
17
80
235
170
11x20
4,5
3,7
2,7
250
800
40
25
17
4,9
14
7,2
8
9,3
3,3

D
NC
F72-ABI-38
120
147
125
125
100
80
104
40
21
100
305
225
13x20
6
3,0
2,4
600
1600
60
30
20
5,8
17
8,8
8
9,3
7,6

D
NC
F72-ABI-45
137
168
140
145
115
100
132
58
28
115
353
257
13x26
8
2,8
2,3
1200
3000
100
50
21
6,1
18
9,3
8
9,3
13,5

NC
NC
F72-ABI-50
150
184
150
170
130
120
160
60
35
140
380
277
17x27
12
2,4
2,1
2500
6000
190
85
22
6,4
18
9,3
8
9,3
21,9

NC
NC
F72-ABI-50-2
150
184
150
170
130
200
245
70
40
140
380
277
17x27
12
2,4
2,1
4200
10000
320
140
22
6,4
18
9,3
8
9,3
35,4

1. Valeurs pour charge nominale à 960 tr/min et sw 8 mm.
2. Accélération > à 9,3 g : déconseillé.
* Hauteur sous charge en compression maxi et fluage stabilisé (après environ 1 an).
sw : amplitude d'oscillation sous charge.
K: facteur oscillatoire du crible.
