Round Gear Racks with Metric Pitch 5mm and 10mm, Steel and Stainless Steel

B2-CPMRX ROUND GEAR RACKS WITH METRIC PITCH 5MM AND 10MM, STEEL AND STAINLESS STEEL

Photos

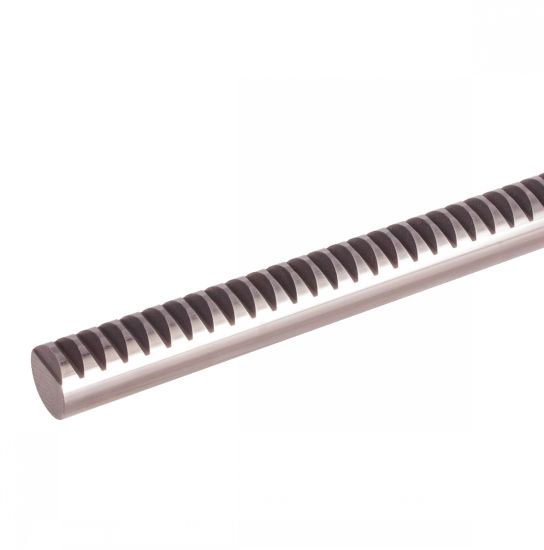

Crémaillère à pas métrique ronde à denture droite

Dessins techniques

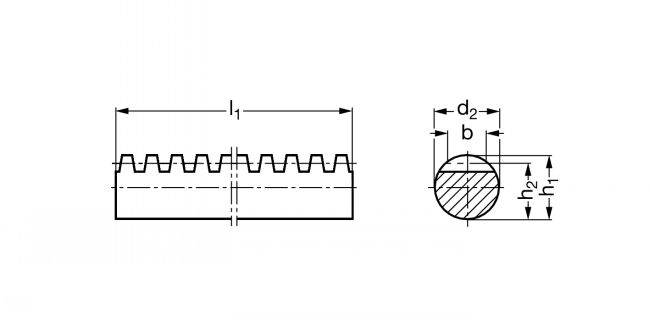

Crémaillère à pas métrique ronde droite - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
B2-CPMR-05-500

Information

Crémaillère à pas métrique ronde à denture droite inoxydable - modèle B2-CPMRX

Matière
- Acier St50K (long. 2000mm : c45K), tolérance de diamètre h6, rectifié.
- Acier inoxydable 1.4305. Tolérance de diamètre h9.
Caractéristiques
- Qualité de denture 8d25 DIN 3967.
- Angle de pression 20°.
- Les crémaillères sont dentées à l'aide d'une fraiseuse verticale. Ceci engendre des tolérances négatives.
- Dimensions h1 et h2 : -0,2 mm en pas 5mm et -0,3 mm en pas 10mm.
Sur demande
- Autres longueurs.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
B2-CPMRX-05-500
500
9,4
15
13,4
15
0,64
5
CAD
NC
NC
B2-CPMRX-05-1000
1000
9,4
15
13,4
15
1,28
5
CAD
NC
NC
B2-CPMRX-05-2000
2000
9,4
15
13,4
15
2,56
5
CAD
NC
NC
B2-CPMRX-10-500
500
18,8
30
26,8
30
2,59
10
CAD
NC
NC
B2-CPMRX-10-1000
1000
18,8
30
26,8
30
5,14
10
CAD
NC
NC
B2-CPMRX-10-2000
2000
18,8
30
26,8
30
10,28
10
