STRAIGHT-THROUGH PARALLEL MALE THREAD COUPLER MÂLE (Model : H71-03-M)

H71-03-M STRAIGHT-THROUGH PARALLEL MALE THREAD COUPLER MÂLE

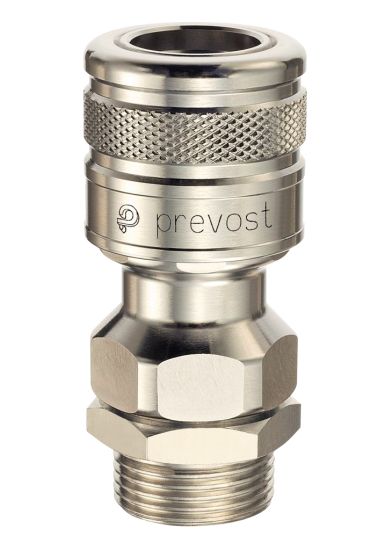

Photos

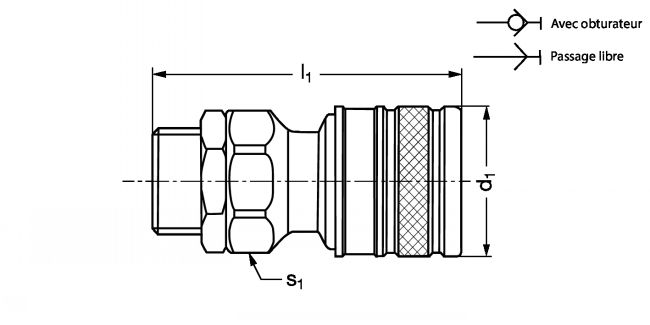

Dessins techniques

Information

Coupleur eau fileté mâle - modèle H71-03-M

Matières
- Corps en laiton chromé.
- Aiguille en inox haute résistance.
- Ressort en acier inox.
- Joint en NBR.

Caractéristiques
- Excellente résistance à la corrosion.
- Diamètre de passage : 9mm.
- Débit d'eau (Delta P = 0,3 bars) :
. Raccords avec obturateur : 24l/min.
. Raccords à passage libre : 33,5l/min.
- Pression maxi : 10 bars.
- Temprérature : -15°C à +60°C.

Utilisation
- Raccord automatique et universel pour circuits d'eau.
- L'accouplement se fait par simple poussée de l'embout type H71-01 dans le raccord.
- La déconnexion se fait par traction arrière de la bague moletée de verrouillage, ce qui libère l'embout.
- Le profil de connexion est interchangeable avec les raccords les plus courramment utilisés pour l'eau.

Applications
- Entretien, lessivage, nettoyage, alimentation de machines à nettoyer, alimentation de pistolets de lavage.
- Circuits d'eau à usage industriel, bâtiment, travaux publics, agro-alimentaire, alimentation de bornes de distribution d'eau.
- Arrosage.

Files

Quantity

CAD
+

D
NC
H71-03-OBT-1/2-M
Avec(1)
G1/2''
76
35
30
266

NC
NC
H71-03-OBT-3/4-M
Avec(1)
G3/4''
76
35
30
273

NC
NC
H71-03-PL-1/2-M
Passage libre
G1/2''
76
35
30
254

D
NC
H71-03-PL-3/4-M
Passage libre
G3/4''
76
35
30
263
