SHAFT SUPPORT BLOCKS (Model : B7-BAWN)

B7-BAWN SHAFT SUPPORT BLOCKS

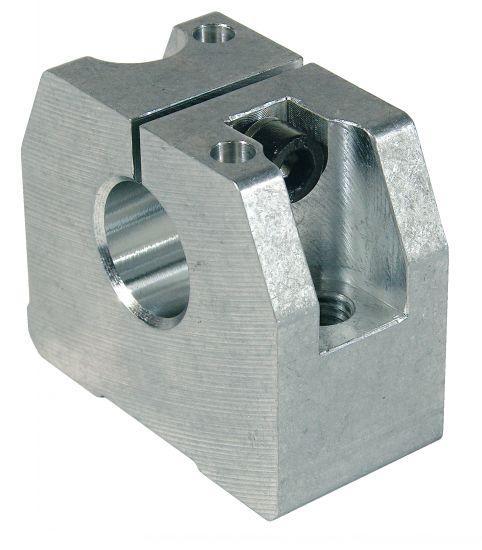

Photos

Bride d'arbre profilée

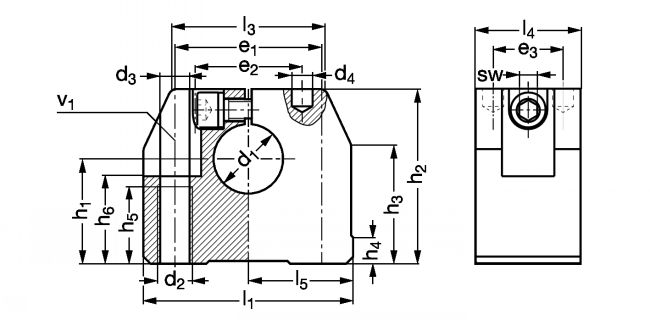

Dessins techniques

Bride d'arbre profilée - Plan
See related products
INA
EXAMPLE OF ORDER : Référence
B7-BAWN-12

Information

Bride d'arbre profilée - modèle B7-BAWN

- Bride permettant de supporter les arbres de guidage et de les serrer à leurs extrémités.
- Les trous taraudés permettent une fixation par le dessous ou le dessus.
- Brides recommandées pour montage avec les paliers modèles B92-GNKS et B92-GTKS.

MATIERE
- Alliage d' aluminium .

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B7-BAWN-12
12
43
20
35
30±0,15
20
34
21,5
13
20
5,4
26,6
13
16,5
M 6
5,3
4
M 5
3
60
CAD
D
NC
B7-BAWN-16
16
53
24
42
38±0,15
26
40
26,5
16
25
5,4
26,6
18
21
M 8
6,6
5
M 6
4
100
CAD
D
NC
B7-BAWN-20
20
60
30
50
42±0,15
30
44
30
20
30
7,4
34,1
22
25
M 10
8,4
6
M 8
5
170
CAD
D
NC
B7-BAWN-25
25
78
38
60
56±0,15
40
60
39
25
35
8,3
41,5
26
30
M 12
10,5
8
M 10
6
330
CAD
D
NC
B7-BAWN-30
30
87
40
70
64±0,15
45
63
43,5
26
40
9,3
46,2
26
34
M 12
10,5
8
M 10
6
450
CAD
D
NC
B7-BAWN-40
40
108
48
90
82±0,15
65
76
54
32
50
11,7
57,2
34
44
M 16
13,5
10
M 12
8
850
CAD
NC
NC
B7-BAWN-50
50
132
58
105
100±0,2
70
90
66
36
60
10,6
62
43
49
M 20
17,5
12
M 16
10
1400
