PLUGS STAINLESS STEEL INOX (Model : H3-BOUCHON-X)

H3-BOUCHON-X PLUGS STAINLESS STEEL INOX

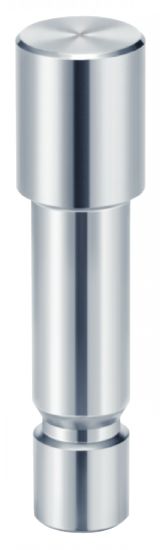

Photos

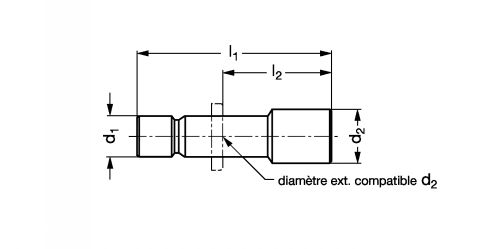

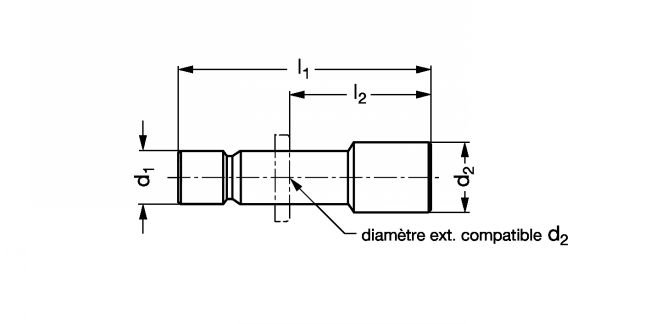

Dessins techniques

Information

Bouchon encliquetable inox - modèle H3-BOUCHON-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Applications

- Air, eau, vapeur.
- Environnement agressif.

Caractéristiques

- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Dégraissé.
- Conforme aux lois sanitaires en vigueur et à la directive RoHS.

Matière

- Inox 316.
- Joints : FKM spécial (avec fluor).

Sur demande
- Autres versions.

Files

Quantity

CAD
+

D
NC
H3-BOUCHON-4-X
4
6
29,6
17
4,1

D
NC
H3-BOUCHON-6-X
6
8
30,8
17,2
8,5

D
NC
H3-BOUCHON-8-X
8
10
33,7
17,6
15,5

D
NC
H3-BOUCHON-10-X
10
12
34,6
17,6
24,1

D
NC
H3-BOUCHON-12-X
12
14
36,5
17,9
35,8

D
NC
H3-BOUCHON-16-X
16
18
38,6
17,8
65,5
