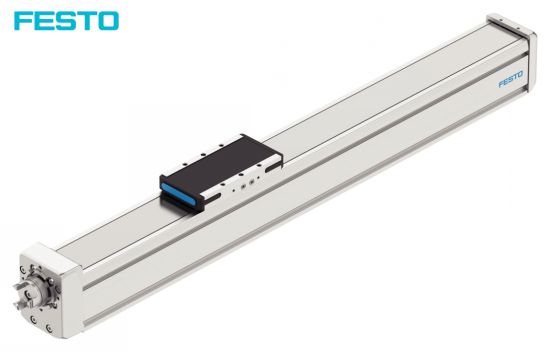

Ball screw axes ELGD-BS size 60 - ELGD-60-BS

Axe à vis à billes Taille 60 - ELGD-60-BS | FESTO
Caractéristiques
- Axe à vis à billes.
- Pour les applications dans lesquelles la précision est déterminante.
- Grande fiabilité et longue durée de vie.
- Pour les charges importantes.
- Rigidité et capacité de charge de guidage élevées pour une charge plus importante dans le même espace de montage.
- Chariot standard ou rallongé (L).
Avantages
- Une technologie de guidage innovante.
- Mouvement du chariot précis et silencieux, pratiquement sans vibrations, sur toute la plage de course jusqu'à 2,5 m.
- Solution innovante de bande protectrice en acier inoxydable.
- Réduction de la pénétration de la saleté dans des conditions ambiantes difficiles.
- Deux variantes de profil "normal" et "large" :.
- Grande rigidité en torsion pour un poids et un coût réduits.
- 30 % plus léger, rigidité et capacité de charge néanmoins similaires à l'axe avec une largeur de profil normale.
- Hauteur de construction réduite de 30 % : forces d'avance néanmoins similaires à l'axe avec une hauteur de profil normale.
Options possibles
- Multitude de course suivant application.
- Capteur fin de course.
- Brides réducteurs/moteurs.
- Possibilité de solution compléte : Axe, moteur et controleur/variateur.
- Montage du moteur : axial ou parallèle.
Données techniques
- Vmax : Pas de 5 mm : 0,25 m/s - Pas de 10 mm : 0,5 m/s.
- amax : 15 m/s2.
- Couple d'entrainement : Pas de 5 mm : 0,209 Nm - Pas de 10 mm : 0,27 Nm.
- Répétabilité : +/- 0,01 mm.
- Poussée max. 1550 N.
- Longueur totale maximale 1000 mm.
- Charge utile typique nc kg.
- 1. maximum svt configuration des chariots et de la protection.
- L1+ : longueur standard présentée sans calcul de course de réserve.
