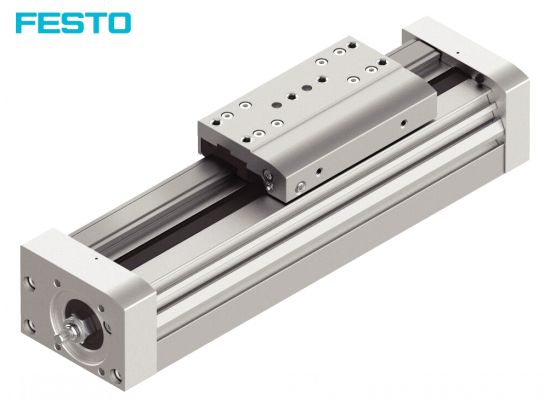

Ball screw axes EGC-BS-KF with recirculating ball bearing guide - size 120 - EGC-120-BS

Axe à vis à billes Taille 120 - EGC-120-BS | FESTO
Caractéristiques
- Axe pour une répétabilité excellente.
- Guidage à billes pour charges lourdes et couples importants.
- Profilé unique à rigidité optimisée.
- Raccordement flexible du moteur possible sur 2 côtés.
- Détection de position peu encombrante.
Avantages
- Systèmes modulaires de produits destinés à des configurations individuelles.
- Possibilité de solution compléte : Axe, moteur et controleur/variateur.
Options possibles
- Multitude de course suivant application.
- Unité de blocage.
- Racleur supplémentaire pour nettoyer le rail.
- Capteur fin de course.
- Système de mesure de course embarqué.
- Brides réducteurs/moteurs.
Données techniques
- Vmax : Pas de 10 : 0,6 m/s - Pas de 25 : 1,5 m/s.
- amax : 15 m/s2.
- Couple à vide à Vmax : 2,25 Nm.
- Répétabilité : +/- 0,02 mm.
- Poussée max. 1300 N.
- Longueur totale maximale 2500 mm.
- Charge utile typique nc kg.
- 1. maximum svt configuration des chariots et de la protection.
- L1+ : longueur standard présentée sans calcul de course de réserve.
