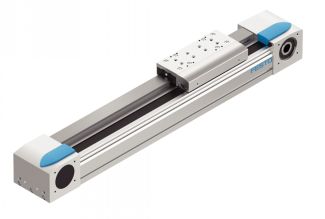

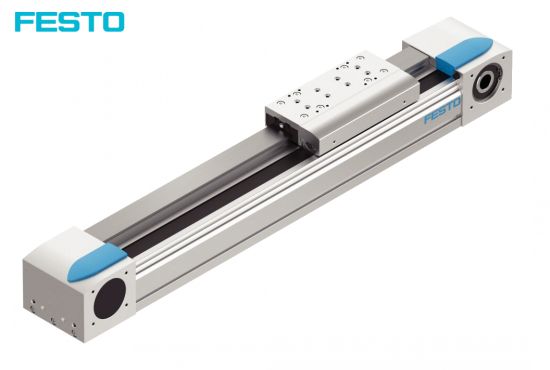

Toothed belt axes EGC-TB-KF with recirculating ball bearing guide - size 120 - EGC-120-TB

Axe à courroie crantée Taille 120 - EGC-120-TB | FESTO

Caractéristiques
- Profil fermé, rigidité optimisée.
- Guidage à rail robuste et précis.
- Dynamique grâce à la courroie crantée haute performance.
- Le faible diamètre des poulies réduit le couple d'entrainement requis.
- Montage modulaire du moteur.
- Détection de position peu encombrante.
Avantages
- Changement simple de la courroie crantée avec des outils standard.
- Chariot standard ou rallongé.
- Possibilité de solution compléte : Axe, moteur et controleur/variateur.
Options possibles
- Multitude de course suivant application.
- Unité de blocage.
- Racleur supplémentaire pour nettoyer le rail.
- Capteur fin de course.
- Système de mesure de course embarqué.
- Brides réducteurs/moteurs.
Données techniques
- Vmax : 5 m/s.
- amax : 50 m/s2.
- Couple d'entrainement max à 0,2 m/s : 16 Nm.
- Répétabilité : +/- 0,08 mm.
- Poussée max. 800 N.
- Longueur totale maximale 8500 mm.
- Charge utile typique nc kg.

1. maximum svt configuration des chariots et de la protection.

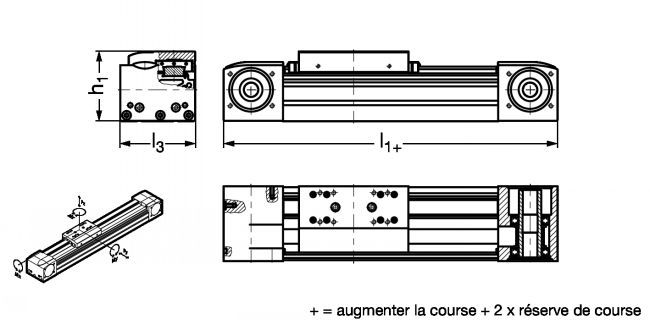

L1+ : longueur standard présentée sans calcul de course de réserve.
