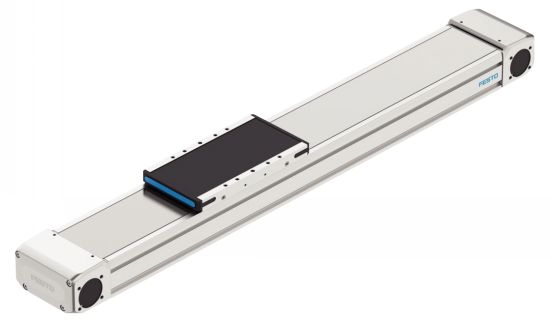

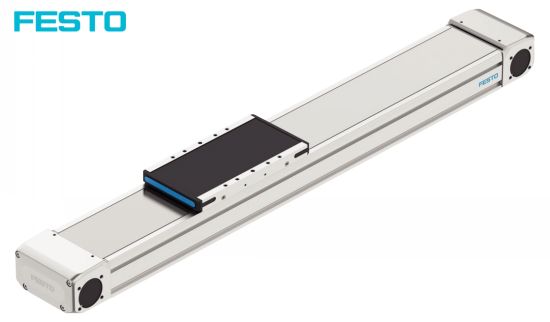

Toothed belt axes ELGD-TB size 100 - ELGD-100-TB

Axe à courroie crantée Taille 100 - ELGD-100-TB | FESTO

Caractéristiques
- Axe à courroie crantée (courroie standard PU2).
- Pour les applications nécessitant une dynamique élevée et des temps de positionnement courts.
- Pour les longues courses.
- Solution innovante de bande protectrice en acier inoxydable.
- Une technologie de guidage innovante.
- Rigidité et capacité de charge de guidage élevées pour une charge plus importante dans le même espace de montage.
Avantages
- Mouvement du chariot précis et silencieux, pratiquement sans vibrations, sur toute la plage de course jusqu'à 2,5 m.
- Chariot standard ou rallongé (L).
- Réduction de la pénétration de la saleté dans des conditions ambiantes difficiles.
- Possibilité de solution compléte : Axe, moteur et controleur/variateur.
Options possibles
- Multitude de course suivant application.
- Capteur fin de course.
- Brides réducteurs/moteurs.
- Deux variantes de profil "normal" et "large" :.
- Grande rigidité en torsion pour un poids et un coût réduits.
- 30 % plus léger, rigidité et capacité de charge néanmoins similaires à l'axe avec une largeur de profil normale.
- Hauteur de construction réduite de 30 % : forces d'avance néanmoins similaires à l'axe avec une hauteur de profil normale.
- Courroie Polyuréthane bleu conforme à la FDA pour une utilisation dans l'industrie alimentaire (PU1).
Données techniques
- Vmax : 3 m/s.
- amax : 50 m/s2.
- Couple d'entrainement : 3,2 Nm.
- Répétabilité : +/- 0,04 mm.
- Poussée max. 240 N.
- Longueur totale maximale 2800 mm.
- Charge utile typique nc kg.

1. maximum svt configuration des chariots et de la protection.

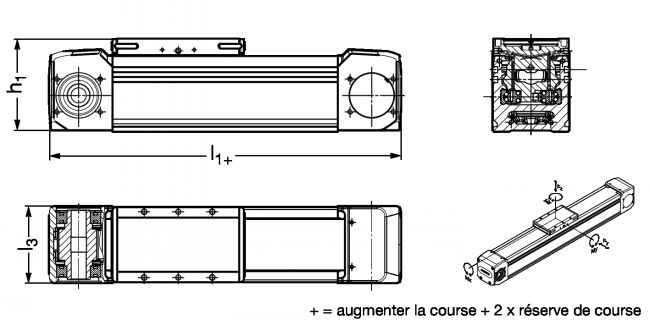

L1+ : longueur standard présentée sans calcul de course de réserve.
