LEGRIS (Model : LEGRIS 3121)

LEGRIS 3121 LEGRIS

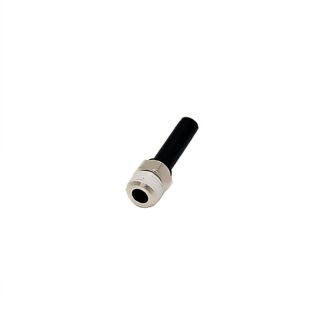

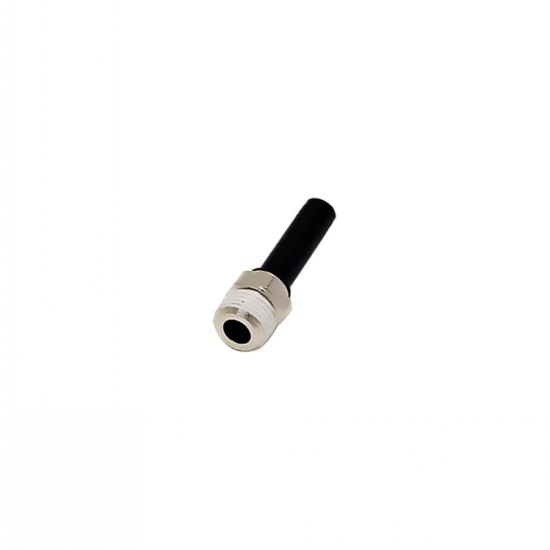

Photos

Adaptateur d'orientation mâle BSP conique et NPT - LEGRIS 3121

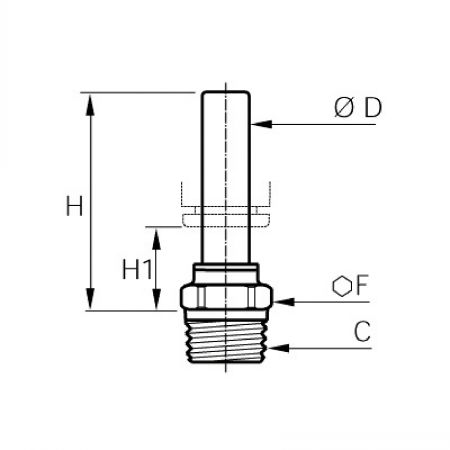

Dessins techniques

Adaptateur d'orientation mâle BSP conique et NPT - LEGRIS 3121 - Plan
LEGRIS
EXAMPLE OF ORDER : Référence
3121 04 10

Information

Adaptateur d'orientation mâle BSP conique et NPT - modèle PARKER LEGRIS 3121

MATIERE
- Corps : Polymère technique.
- Embase : Laiton nickelé.
- Traitement surface : PTFE.
UTILISATION
- Pression maxi : 20 bars.
- Température d'utilisation : - 20°C à +80°C

Files

Schéma 0

Quantity

CAD
+

NC
NC
3121 04 10
4
R1/8
10
26
14

NC
NC
3121 04 13
4
R1/4
14
26,5
14,5

NC
NC
3121 06 10
6
R1/8
10
28
14

NC
NC
3121 06 13
6
R1/4
14
28,5
14,5

NC
NC
3121 08 10
8
R1/8
10
29,5
11

NC
NC
3121 08 13
8
R1/4
14
28,5
10

NC
NC
3121 10 13
10
R1/4
15
36
15,5

NC
NC
3121 10 17
10
R3/8
17
36
15,5

NC
NC
3121 10 21
10
R1/2
21
36
15,5

NC
NC
3121 12 17
12
R3/8
17
36,5
12

NC
NC
3121 12 21
12
R1/2
21
36,5
12
