ACCOUPLEMENTS SANS JEU A5-102

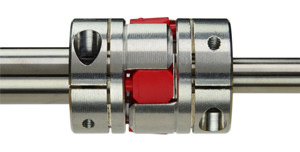

Accouplement à flector polyuréthane MJC sans jeu - modèle A5-102
Moyeux
Cette section vous permet de sélectionner des moyeux à utiliser individuellement ou dans le cadre d'un assemblage.
Les moyeux d'accouplement à mâchoires MJC subissent un procédé d'usinage exclusif pour produire un profil de mâchoire incurvé qui s'ajuste par pression avec l'araignée, garantissant ainsi un fonctionnement sans jeu (zero-backlash).
Le profil incurvé concentre les forces au centre des bras de l'araignée, améliorant l'efficacité du matériau élastomère.
Les accouplements à mâchoires sont considérés comme à sécurité intégrée, car en cas de défaillance de l'araignée, les mâchoires des deux moyeux s'emboîtent pour assurer une transmission directe de la puissance, permettant un arrêt sécurisé de l'application pour maintenance.
Flector
Cette section vous permet de sélectionner des flectors (ou anneaux) à utiliser individuellement ou dans le cadre d'un assemblage.
Nous offrons aux utilisateurs la possibilité d'adapter les performances des accouplements à mâchoires à leurs besoins, grâce à des araignées disponibles en trois duretés :
* 85 Shore A pour un amortissement maximal,
* 92 Shore A pour un équilibre entre amortissement et rigidité en torsion,
* 98 Shore A pour un faible amortissement et une rigidité maximale en torsion.
Les entretoises sur les bras de l'anneau élastique aident les installateurs à maintenir l'espacement adéquat entre les deux moyeux, garantissant l'isolation électrique et une capacité complète de désalignement angulaire.
Les flectors sont conçus comme éléments d'usure de l'accouplement, ce qui rend leur remplacement simple et économique tout en restaurant les performances complètes de l'accouplement.
Kit Accouplement à Mâchoires
Sélectionner les composants nécessaires à la création d'un accouplement complet.
Veuillez noter que toutes les commandes sont expédiées non assemblées. Lors de la commande, tous les composants sont fournis séparément. Il est nécessaire d'indiquer au minimum deux références sur tout bon de commande.
Les combinaisons listées constituent une offre complète regroupant tous les moyeux et araignées disponibles.
Si la combinaison souhaitée n'est pas disponible, contactez-nous pour vérifier si elle peut être fabriquée.
Des moyeux en acier inoxydable et des araignées avec trous centraux sont également disponibles sur demande.
Pourquoi choisir les accouplements MJC ?
- Les accouplements MJC offrent une grande solidité, un ajustement précis et une finition brillante, car les moyeux sont usinés à partir de barres d'aluminium de haute qualité (type 2024 T351).
- Fonctionnement garanti sans jeu grâce à l'ajustement par pression entre le moyeu et l'araignée.
- Jusqu'à 8 000 tr/min avec réduction des vibrations grâce à une conception équilibrée de série.
- Plus de "20 000 configurations personnalisables" à partir de pièces standard, avec choix entre :
* Moyeux à serrage ou à vis de pression
* Alésages en pouces ou métriques, avec ou sans rainures de clavette
* Trois duretés d'araignées pour adapter les performances à votre application
* Performances réelles basées sur des tests concrets
Conceptions sur mesure
En tant que service à nos clients, nous mettons notre vaste expérience en fabrication à disposition pour répondre à des besoins spécifiques via des pièces personnalisées.
Si vous ne trouvez pas ce que vous recherchez dans notre gamme standard, veuillez nous contacter pour discuter des options personnalisées.
Exemples de réalisations sur mesure :
* Moyeux à mâchoires en acier inoxydable
* Moyeux d'accouplement à mâchoires en deux parties
* Alésages et géométries spéciales
* Longueurs, largeurs et diamètres extérieurs spécifiques
* Matériaux, finitions ou couleurs différentes
* Demandes spécifiques de visserie
* Et bien d'autres... **Veuillez nous contacter pour plus d'informations**
Matières
- Moyeu : alliage d' aluminium .
- Elément élastique : polyuréthane. 98 sh A (rouge), 92 sh A (jaune) et sur demande 85 sh A (bleu).
Caractéristiques
- Accouplement sans jeu.
- Compense les désalignements axiaux, radiaux et angulaires.
- Amortit les charges et les à-coups lors des inversions de sens ou des marches/arrêts.
- Tolérances d'alésage : 0,00/+0,03mm.
Utilisation
- S'utilise dans les 2 sens de rotation.
- Vitesse maxi : 8000 tr/min.
- Température : -20°C à +80°C.
Choix du flector
- 85 sh : pour un meilleur amortissement et des contraintes de désalignements angulaires et radiaux.
- 92 sh : pour un bon compromis entre amortissement et rigidité torsionnelle.
- 98 sh : pour une meilleure rigidité torsionnelle et des capacités de couple importantes.
Sur demande
- Moyeu inox
Consultez le modèle A5-102 en ligne (PDF, 3D, références et infos techniques)
Vidéo Accouplement à flector polyuréthane MJC sans jeuEn savoir plus sur notre partenaire RULAND
